BA050LBSG2-TR
数据手册.pdf
ROHM Semiconductor
罗姆半导体
主动器件
BA050LBSG2-TR中文资料参数规格
技术参数
输出接口数 1
输入电压DC 7.00V max
输出电压 5 V
输出电流 150 mA
供电电流 15 µA
针脚数 5
耗散功率 170 mW
跌落电压 0.09V @50mA
输入电压Max 7 V
输入电压Min 2.5 V
输出电压Min 5 V
输出电流Max 0.28 A
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 170 mW
精度 ±2.5 %
输入电压 ≤7 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SMP-5
外形尺寸
封装 SMP-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not For New Designs
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
BA050LBSG2-TR引脚图与封装图

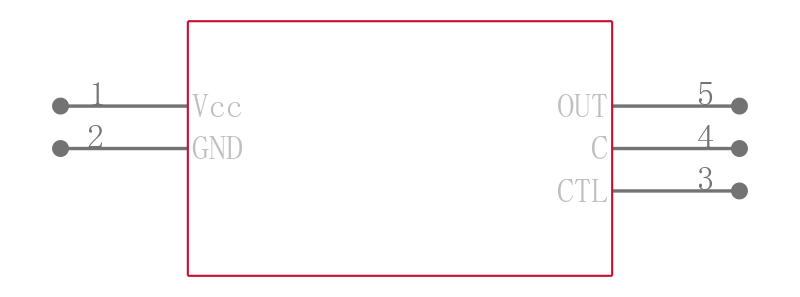

BA050LBSG2-TR引脚图

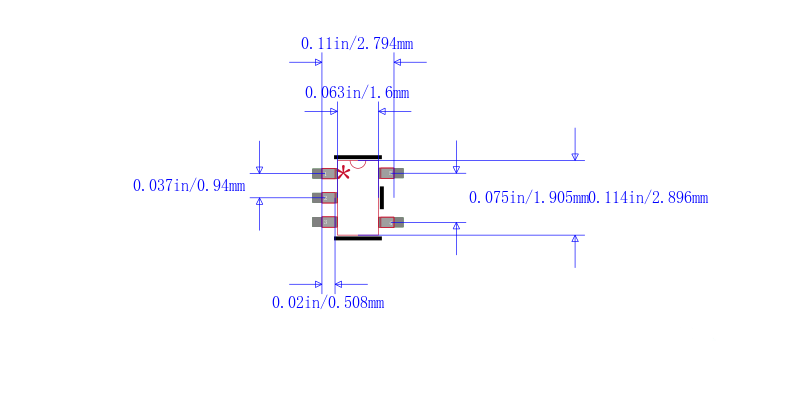

BA050LBSG2-TR封装图

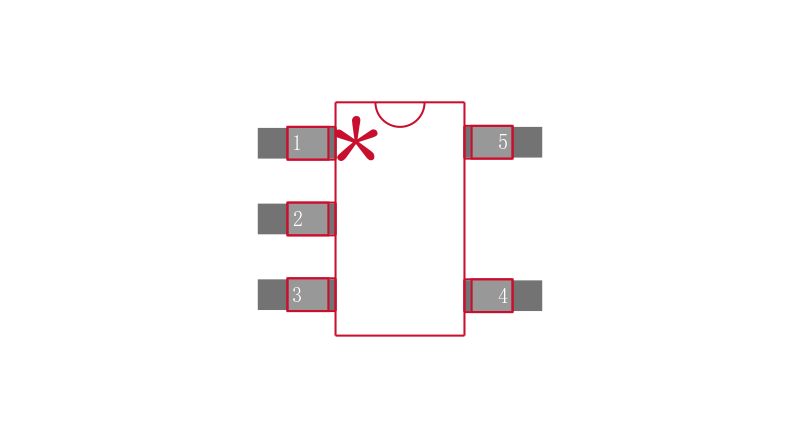

BA050LBSG2-TR封装焊盘图
