BCW70
数据手册.pdf
NXP
恩智浦
分立器件
BCW70中文资料参数规格
技术参数
针脚数 3
极性 PNP
耗散功率 250 mW
最小电流放大倍数hFE 215
直流电流增益hFE 150
工作温度Max 150 ℃
工作温度Min -65 ℃
耗散功率Max 0.25 W
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23
外形尺寸
长度 3 mm
宽度 1.4 mm
高度 1 mm
封装 SOT-23
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
制造应用 Power Management, Industrial
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
BCW70引脚图与封装图

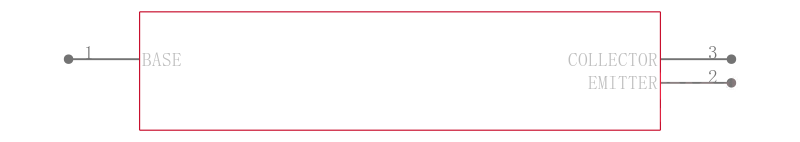

BCW70引脚图

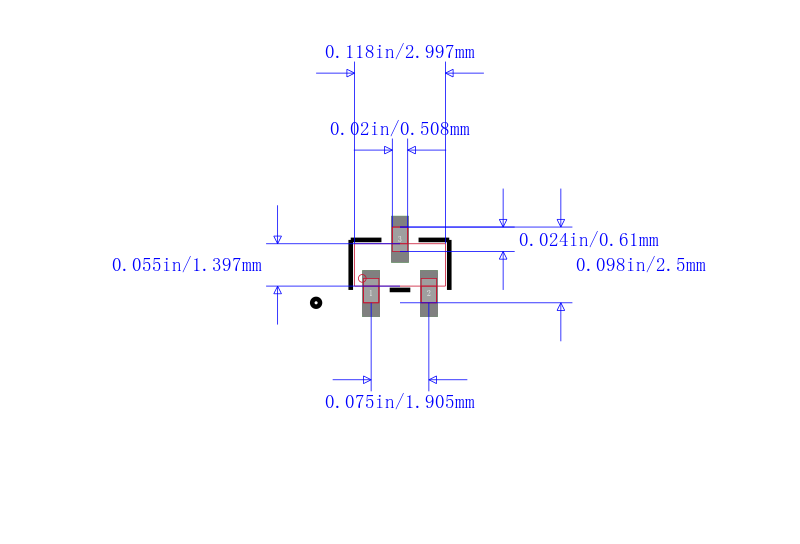

BCW70封装图

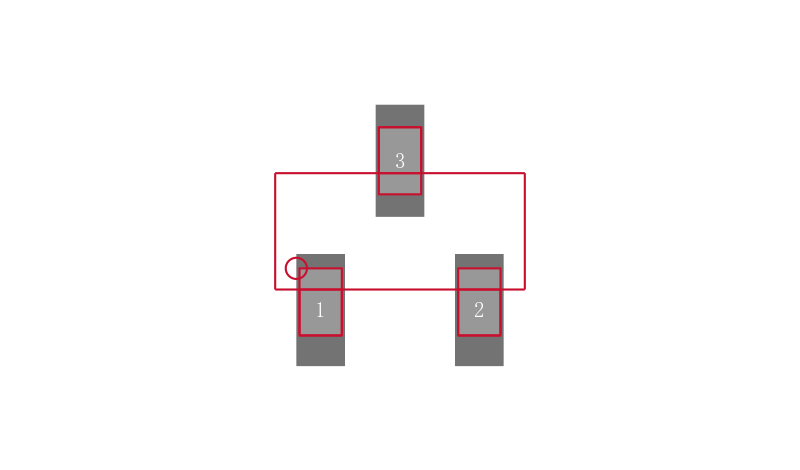

BCW70封装焊盘图
在线购买BCW70
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| BCW70 | NXP 恩智浦 | NXP BCW70 单晶体管 双极, 通用, PNP, 45 V, 250 mW, 100 mA, 150 hFE | 搜索库存 |
替代型号BCW70
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： BCW70 品牌： NXP 恩智浦 封装： SOT-23 PNP 250mW | 当前型号 | NXP BCW70 单晶体管 双极, 通用, PNP, 45 V, 250 mW, 100 mA, 150 hFE | 当前型号 |
| 型号： BC860C 品牌： 恩智浦 封装： TT PNP 250mW | 类似代替 | NXP BC860C 单晶体管 双极, 通用, PNP, 45 V, 100 MHz, 250 mW, 100 mA, 420 hFE | BCW70和BC860C的区别 |
| 型号： BCW70,215 品牌： 安世 封装： | 功能相似 | BCW70 系列 45 V 100 mA 表面贴装 PNP 通用 晶体管 - SOT-23-3 | BCW70和BCW70,215的区别 |
