BD680A

BD680A

数据手册.pdf

PNP 复合晶体管，STMicroelectronics### 双极晶体管，STMicroelectronicsSTMicroelectronics 的各种 NPN 和 PNP 双极性晶体管，包括通用、达林顿、功率和高电压设备，采用表面安装和通孔封装。

PNP 复合，STMicroelectronics


得捷:
TRANS PNP DARL 80V 4A SOT32-3


欧时:
STMicroelectronics BD680A PNP 达林顿晶体管, 4 A, Vce=80 V, HFE=750, 3引脚 SOT-32封装


艾睿:
Trans Darlington PNP 80V 4A 3-Pin3+Tab SOT-32 Tube


Chip1Stop:
Trans Darlington PNP 80V 4A 3-Pin3+Tab SOT-32 Tube


TME:
Transistor: PNP; bipolar; Darlington; 80V; 4A; 40W; TO126


Verical:
Trans Darlington PNP 80V 4A 40000mW 3-Pin3+Tab SOT-32 Tube


Win Source:
TRANS PNP DARL 80V 4A SOT-32


DeviceMart:
TRANSISTOR DARL PNP SOT-32


BD680A中文资料参数规格
技术参数

额定电压DC -80.0 V

额定电流 -4.00 A

耗散功率 40 W

击穿电压集电极-发射极 80 V

最小电流放大倍数hFE 750 @2A, 3V

额定功率Max 40 W

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 40000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-126-3

外形尺寸

长度 7.8 mm

宽度 2.7 mm

高度 10.8 mm

封装 TO-126-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

BD680A引脚图与封装图

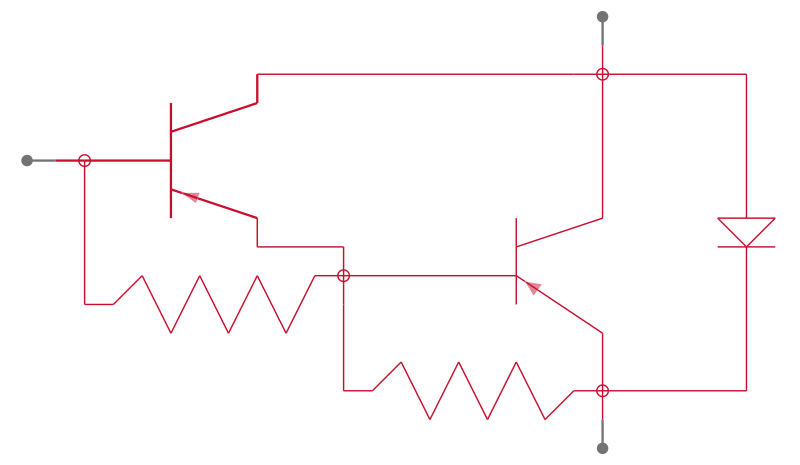

BD680A引脚图

BD680A引脚图

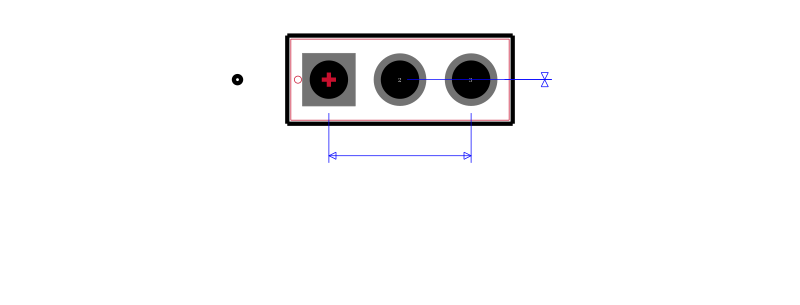

BD680A封装图

BD680A封装图

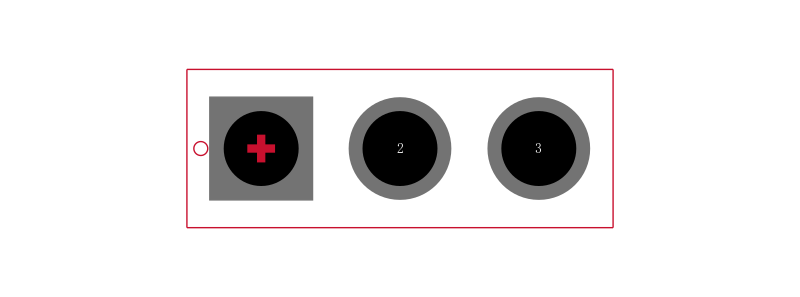

BD680A封装焊盘图

BD680A封装焊盘图

在线购买BD680A
型号 制造商 描述 购买
BD680A ST Microelectronics 意法半导体 PNP 复合晶体管，STMicroelectronics ### 双极晶体管，STMicroelectronics STMicroelectronics 的各种 NPN 和 PNP 双极性晶体管，包括通用、达林顿、功率和高电压设备，采用表面安装和通孔封装。 搜索库存
替代型号BD680A
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： BD680A

品牌： ST Microelectronics 意法半导体

封装： SOT32 -80V -4A 40000mW

当前型号

PNP 复合晶体管，STMicroelectronics### 双极晶体管，STMicroelectronicsSTMicroelectronics 的各种 NPN 和 PNP 双极性晶体管，包括通用、达林顿、功率和高电压设备，采用表面安装和通孔封装。

当前型号

型号： 2N6036G

品牌： 安森美

封装： TO-225-3 PNP -80V -4A 40000mW

类似代替

塑料达林顿互补硅功率晶体管 Plastic Darlington Complementary Silicon Power Transistors

BD680A和2N6036G的区别

型号： TIP41C

品牌： 意法半导体

封装： TO-220 NPN 100V 6A 65000mW

功能相似

STMICROELECTRONICS  TIP41C  单晶体管 双极, NPN, 100 V, 65 W, 6 A, 75 hFE

BD680A和TIP41C的区别

型号： TIP115

品牌： 意法半导体

封装： TO-220 PNP -60V -2A 2000mW

功能相似

STMICROELECTRONICS  TIP115  单晶体管 双极, 达林顿, PNP, -60 V, 2 W, 5 A, 1000 hFE

BD680A和TIP115的区别
