BA10358
数据手册.pdf
ROHM Semiconductor
罗姆半导体
主动器件
BA10358中文资料参数规格
技术参数
供电电流 700 µA
电路数 2
通道数 2
耗散功率 800 mW
共模抑制比 65 dB
静态电流 0.7 mA
增益频宽积 500 kHz
输入补偿电压 2 mV
输入偏置电流 45 nA
工作温度Max 85 ℃
工作温度Min 40 ℃
增益带宽 500 kHz
共模抑制比Min 65 dB
电源电压 3V ~ 32V
电源电压Max 32 V
电源电压Min 3 V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
长度 9.3 mm
宽度 6.5 mm
高度 2.59 mm
封装 DIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
BA10358引脚图与封装图

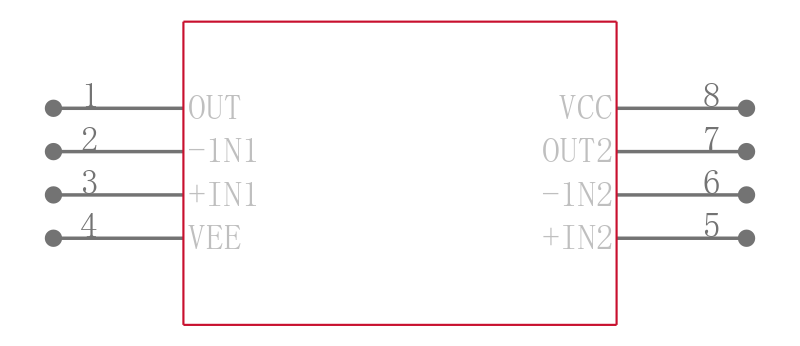

BA10358引脚图

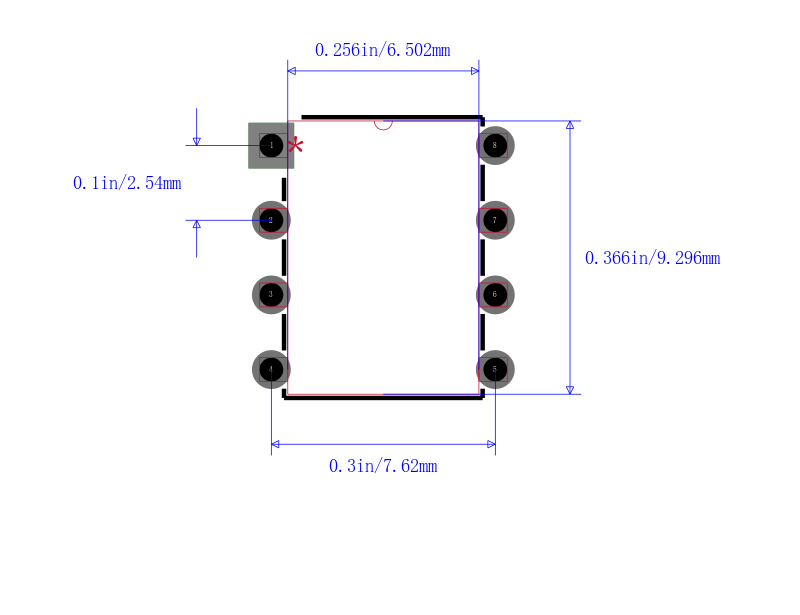

BA10358封装图

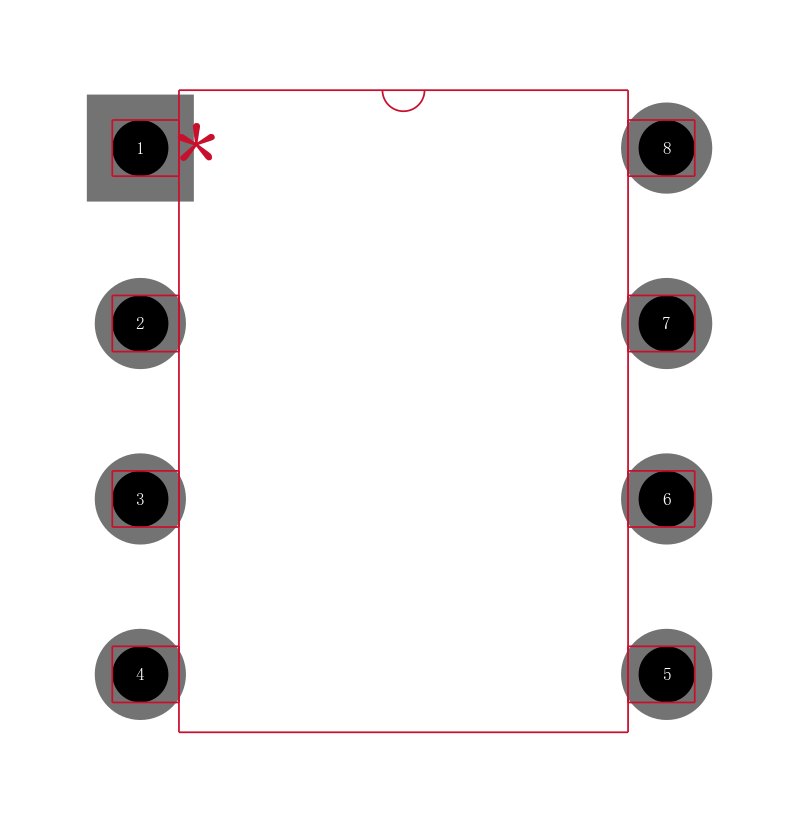

BA10358封装焊盘图
替代型号BA10358
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： BA10358 品牌： ROHM Semiconductor 罗姆半导体 封装： DIP 2Channel 8Pin | 当前型号 | BA10358 集成电路放大器IC SOP8 标记 10358 | 当前型号 |
| 型号： MCP6242-E/P 品牌： 微芯 封装： DIP 550kHz 2Channel 8Pin | 功能相似 | MICROCHIP MCP6242-E/P 运算放大器, 双路, AEC-Q100, 550 kHz, 2个放大器, 0.3 V/µs, 1.8V 至 5.5V, DIP, 8 引脚 | BA10358和MCP6242-E/P的区别 |
| 型号： MCP6232-E/P 品牌： 微芯 封装： DIP 300kHz 2Channel 8Pin | 功能相似 | MICROCHIP MCP6232-E/P 运算放大器, 双路, 2个放大器, DIP, 8 引脚 | BA10358和MCP6232-E/P的区别 |
| 型号： LM358N 品牌： 意法半导体 封装： DIP 8Pin 600mV/us 2Channel | 功能相似 | STMICROELECTRONICS LM358N 运算放大器, 双路, 1.1 MHz, 2个放大器, 0.6 V/µs, 3V 至 30V, DIP, 8 引脚 | BA10358和LM358N的区别 |
