BA4558F-E2
数据手册.pdf
ROHM Semiconductor
罗姆半导体
主动器件
BA4558F-E2中文资料参数规格
技术参数
电源电压DC 18.0V max
额定功率 0.55 W
供电电流 3 mA
电路数 2
通道数 2
针脚数 8
耗散功率 0.552 W
共模抑制比 70 dB
带宽 2 MHz
转换速率 1.00 V/μs
增益频宽积 2 MHz
输入补偿电压 500 µV
输入偏置电流 60 nA
工作温度Max 85 ℃
工作温度Min -40 ℃
增益带宽 2 MHz
耗散功率Max 552 mW
共模抑制比Min 70 dB
电源电压Max 30 V
电源电压Min 8 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOP-8
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.5 mm
封装 SOP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
香港进出口证 NLR
BA4558F-E2引脚图与封装图

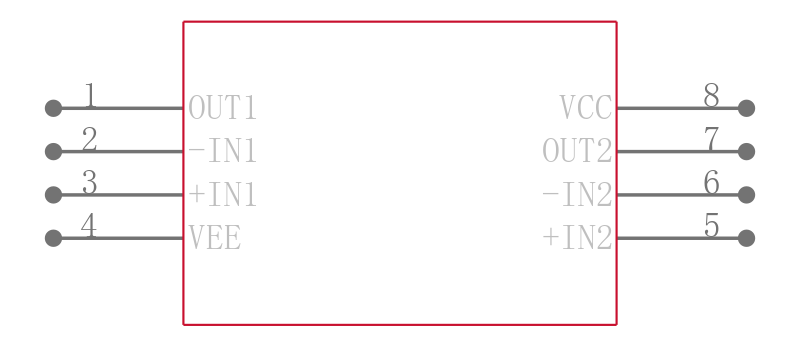

BA4558F-E2引脚图

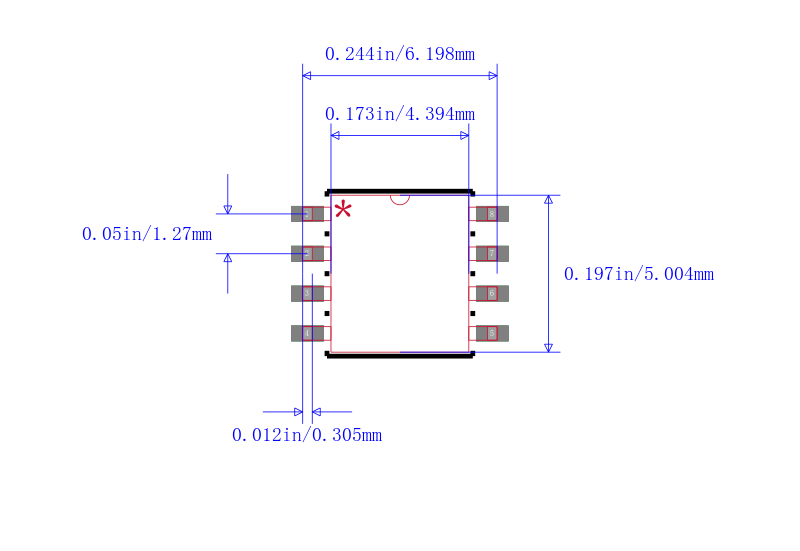

BA4558F-E2封装图
BA4558F-E2封装焊盘图
在线购买BA4558F-E2
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| BA4558F-E2 | ROHM Semiconductor 罗姆半导体 | 低噪声运算放大器 Low Noise Operational Amplifiers | 搜索库存 |
替代型号BA4558F-E2
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： BA4558F-E2 品牌： ROHM Semiconductor 罗姆半导体 封装： SOP 2Channel | 当前型号 | 低噪声运算放大器 Low Noise Operational Amplifiers | 当前型号 |
| 型号： BA4558F 品牌： 罗姆半导体 封装： | 类似代替 | 双路运算放大器 Dual Operational Amplifier | BA4558F-E2和BA4558F的区别 |
| 型号： MC4558CDT 品牌： 意法半导体 封装： SOIC 5.5MHz 2Channel 8Pin | 功能相似 | STMICROELECTRONICS MC4558CDT 运算放大器, 双路, 5.5 MHz, 2个放大器, 2.2 V/µs, ± 2V 至 ± 20V, SOIC, 8 引脚 | BA4558F-E2和MC4558CDT的区别 |
| 型号： TS512IDT 品牌： 意法半导体 封装： SOIC 3MHz 2Channel 8Pin | 功能相似 | 精密双路运算放大器 Precision dual operational amplifier | BA4558F-E2和TS512IDT的区别 |
