BZX84C5V6
数据手册.pdf
Fairchild
飞兆/仙童
分立器件
BZX84C5V6中文资料参数规格
技术参数
额定电压DC 5.60 V
电容 200 pF
容差 ±7 %
额定功率 350 mW
击穿电压 5.60 V
针脚数 3
正向电压 900mV @10mA
耗散功率 350 mW
测试电流 5 mA
稳压值 5.6 V
正向电压Max 900mV @10mA
额定功率Max 350 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 350 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
长度 2.92 mm
宽度 1.3 mm
高度 0.93 mm
封装 SOT-23-3
物理参数
工作温度 -55℃ ~ 150℃
温度系数 0.25 mV/K
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
BZX84C5V6引脚图与封装图

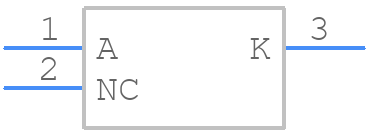

BZX84C5V6引脚图
BZX84C5V6封装焊盘图
在线购买BZX84C5V6
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| BZX84C5V6 | Fairchild 飞兆/仙童 | FAIRCHILD SEMICONDUCTOR BZX84C5V6 单管二极管 齐纳, 5.6 V, 350 mW, SOT-23, 5 %, 3 引脚, 150 °C | 搜索库存 |
替代型号BZX84C5V6
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： BZX84C5V6 品牌： Fairchild 飞兆/仙童 封装： SOT-23 5.6V 5.6V | 当前型号 | FAIRCHILD SEMICONDUCTOR BZX84C5V6 单管二极管 齐纳, 5.6 V, 350 mW, SOT-23, 5 %, 3 引脚, 150 °C | 当前型号 |
| 型号： BZX84-C5V6 品牌： 飞兆/仙童 封装： SOT-23 5.6V 5.6V | 完全替代 | FAIRCHILD SEMICONDUCTOR BZX84-C5V6 单管二极管 齐纳, 5.6 V, 350 mW, SOT-23, 5 %, 3 引脚, 150 °C | BZX84C5V6和BZX84-C5V6的区别 |
| 型号： BZX84C5V6_D87Z 品牌： 飞兆/仙童 封装： SOT-23 5.6V | 完全替代 | Diode Zener Single 5.6V 5% 350mW 3Pin SOT-23 T/R | BZX84C5V6和BZX84C5V6_D87Z的区别 |
| 型号： BZX84C5V6LT1G 品牌： 安森美 封装： SOT-23 5.6V 6V | 功能相似 | ON SEMICONDUCTOR BZX84C5V6LT1G 单管二极管 齐纳, 5.6 V, 225 mW, SOT-23, 7 %, 3 引脚, 150 °C | BZX84C5V6和BZX84C5V6LT1G的区别 |
