AP431AWL-7
数据手册.pdfDiodes(美台)
主动器件
AP431AWL-7中文资料参数规格
技术参数
容差 ±0.5 %
输出电压 2.495V ~ 36V
输出电流 200 mA
输入电压Max 36 V
输出电压Max 36 V
输出电压Min 2.495 V
输出电流Max 200 mA
工作温度Max 85 ℃
工作温度Min 20 ℃
封装参数
安装方式 Surface Mount
引脚数 3
封装 SOT-23-3
外形尺寸
长度 3 mm
宽度 1.4 mm
高度 1.1 mm
封装 SOT-23-3
物理参数
工作温度 -20℃ ~ 85℃ TA
温度系数 ±30 ppm/℃
其他
产品生命周期 Not Recommended
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
AP431AWL-7引脚图与封装图
AP431AWL-7引脚图

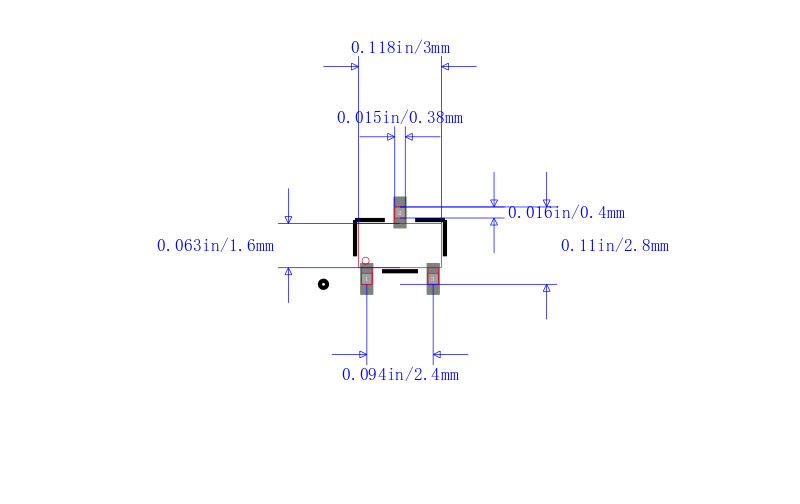

AP431AWL-7封装图

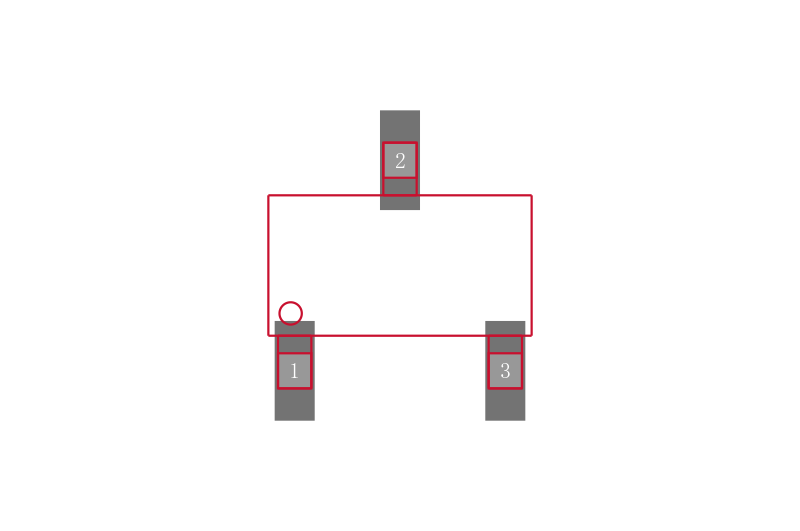

AP431AWL-7封装焊盘图
在线购买AP431AWL-7
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AP431AWL-7 | Diodes 美台 | IC VREF SHUNT ADJ SC59 | 搜索库存 |
替代型号AP431AWL-7
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AP431AWL-7 品牌： Diodes 美台 封装： SC-59 | 当前型号 | IC VREF SHUNT ADJ SC59 | 当前型号 |
| 型号： AP431AWG-7 品牌： 美台 封装： SC-59-3 200mA | 完全替代 | V-Ref Adjustable 2.495V to 36V 200mA 3Pin SC-59 T/R | AP431AWL-7和AP431AWG-7的区别 |
| 型号： AP431ASAG-7 品牌： 美台 封装： SOT23-3 200mA 3Pin | 类似代替 | DIODES INC. AP431ASAG-7 电压基准, 精密, 分流 - 可调, AP431A系列, 2.495V至36V, SOT-23-3 | AP431AWL-7和AP431ASAG-7的区别 |
