AP1212LSL-13
数据手册.pdfDiodes(美台)
电子元器件分类
AP1212LSL-13中文资料参数规格
技术参数
电源电压DC 2.70V max
输出接口数 2
供电电流 162 µA
上升时间 1000 µs
输入电压Max 5.5 V
输入电压Min 2.7 V
输出电流Max 500 mA
下降时间 0.5 µs
工作温度Max 125 ℃
工作温度Min -40 ℃
输入电压 2.7V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
高度 1.5 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
AP1212LSL-13引脚图与封装图

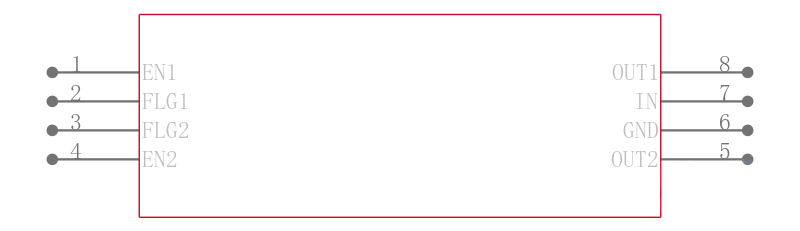

AP1212LSL-13引脚图

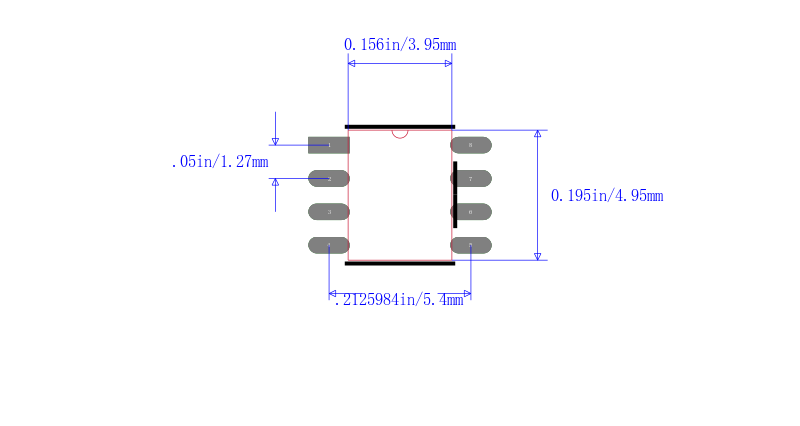

AP1212LSL-13封装图
AP1212LSL-13封装焊盘图
在线购买AP1212LSL-13
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AP1212LSL-13 | Diodes 美台 | Hi Side Dual 5.5V 1.2A 8Pin SOP T/R | 搜索库存 |
替代型号AP1212LSL-13
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AP1212LSL-13 品牌： Diodes 美台 封装： | 当前型号 | Hi Side Dual 5.5V 1.2A 8Pin SOP T/R | 当前型号 |
| 型号： AP1212LSL-U 品牌： 美台 封装： SO-8 | 类似代替 | 电源开关 IC - 配电 INTRF USB LOW CMOS 1.0A 0.7V 2.7V-5.5V | AP1212LSL-13和AP1212LSL-U的区别 |
| 型号： AP2146SG-13 品牌： 美台 封装： SOIC-8 5.5V 8Pin | 功能相似 | AP2146 系列 135 mOhm 800 mA 双通道 电流限制 电源开关 - SOP-8 | AP1212LSL-13和AP2146SG-13的区别 |
| 型号： AP1212LSG-13 品牌： 美台 封装： | 功能相似 | DIODES INC. AP1212LSG-13 电源开关, USB, 高压侧, 低电平有效, 2路输出, 5.5V, 1A, SOP-8 | AP1212LSL-13和AP1212LSG-13的区别 |
