ADF10S04
数据手册.pdfTE Connectivity(泰科)
电子元器件分类
ADF10S04中文资料参数规格
技术参数
额定电压DC 24 V
额定电流 100 mA
针脚数 10
额定电流Max 0.1 A
工作温度Max 85 ℃
工作温度Min -30 ℃
额定电压DC Max 24 V
接触电阻Max 50 mΩ
封装参数
安装方式 Surface Mount
外形尺寸
长度 27.36 mm
高度 4.5 mm
物理参数
触点材质 Copper Alloy
工作温度 30℃ ~ 85℃
其他
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
ADF10S04引脚图与封装图

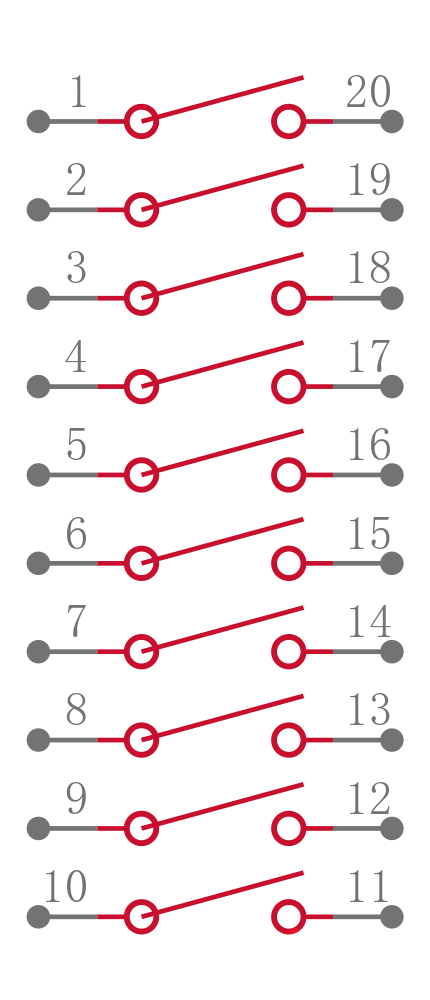

ADF10S04引脚图

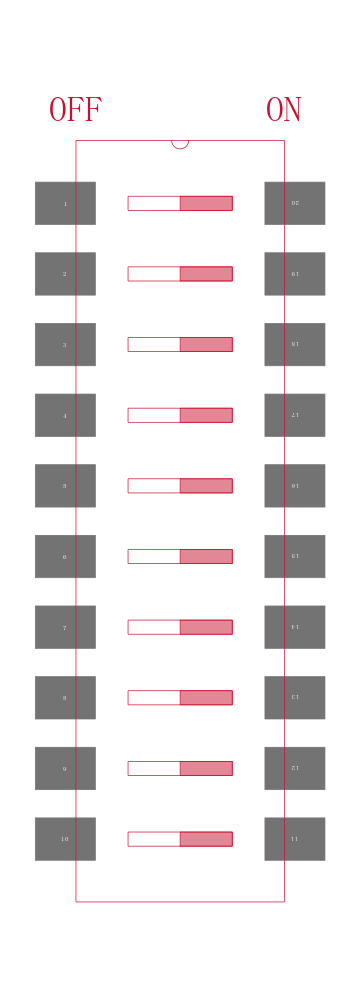

ADF10S04封装图
ADF10S04封装焊盘图
在线购买ADF10S04
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| ADF10S04 | TE Connectivity 泰科 | DIP Switches / SIP Switches SWITCH DIP SPST FLUSH 10POS SMD | 搜索库存 |
替代型号ADF10S04
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： ADF10S04 品牌： TE Connectivity 泰科 封装： | 当前型号 | DIP Switches / SIP Switches SWITCH DIP SPST FLUSH 10POS SMD | 当前型号 |
| 型号： SDA10H0SBR 品牌： C&K Components 封装： | 功能相似 | SDA 系列 薄型 单刀单掷 10 位置 表面贴装 密封 DIP 开关 | ADF10S04和SDA10H0SBR的区别 |
| 型号： A6S-0104-PMH 品牌： 欧姆龙 封装： | 功能相似 | DIP 开关/ SIP 开关 10 POLE Raised Act. DIP SW | ADF10S04和A6S-0104-PMH的区别 |
| 型号： A6SN0101P 品牌： 欧姆龙 封装： | 功能相似 | Switch DIP OFF ON SPST 10 Flush Slide 0.025A 24VDC Gull Wing 2.54mm SMD T/R | ADF10S04和A6SN0101P的区别 |
