AQV215AX

AQV215AX

数据手册.pdf
Panasonic(松下) 继电器、I/O模块

AQV Photomos 系列 320 mA 100 V 4 Ohm 表面贴装 单通道 固态继电器 -DIP-6

固态 SPST-NO（1 Form A） 6-SMD（0.300"，7.62mm）


得捷:
SSR RELAY SPST-NO 320MA 0-100V


立创商城:
AQV215AX


艾睿:
Relay SSR 50mA 1.5V DC-IN 0.6A 100V AC/DC-OUT 6-Pin PDIP SMD T/R


安富利:
Relay SSR 50mA 1.5V DC-IN 0.6A 100V AC/DC-OUT 6-Pin PDIP SMD T/R


Chip1Stop:
Relay SSR 50mA 1.5V DC-IN 0.6A 100V AC/DC-OUT 6-Pin PDIP SMD T/R


Electro Sonic:
Solid State Relay 50mA 1.5V DC-IN 0.6A 100V AC/DC-OUT 6-Pin PDIP SMD T/R


AQV215AX中文资料参数规格
技术参数

输出电压 0V ~ 100V

触点类型 SPST-NO

负载电流 320 mA

输入电流 50 mA

输入电压Max 1.5 V

输出电压Max 100 V

输出电流Max 0.6 A

输入电流Min 50 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 1.5 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 DIP-6

外形尺寸

长度 8.8 mm

宽度 6.4 mm

高度 3.6 mm

封装 DIP-6

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

AQV215AX引脚图与封装图

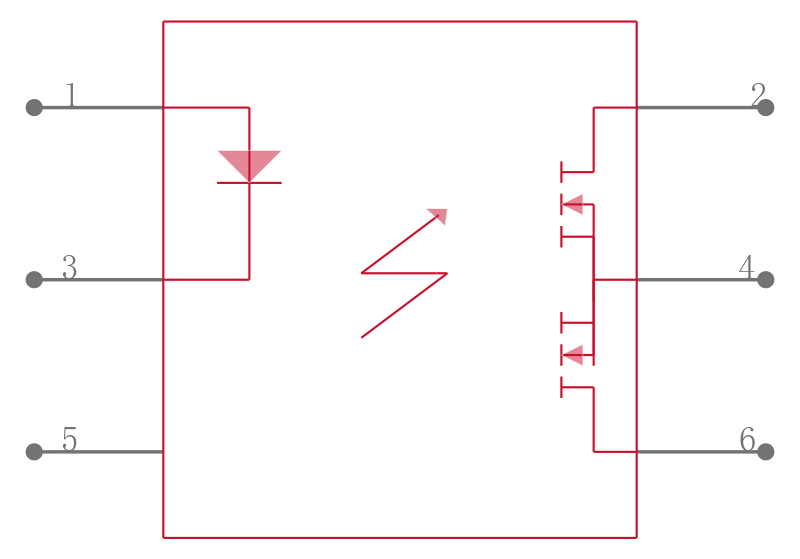

AQV215AX引脚图

AQV215AX引脚图

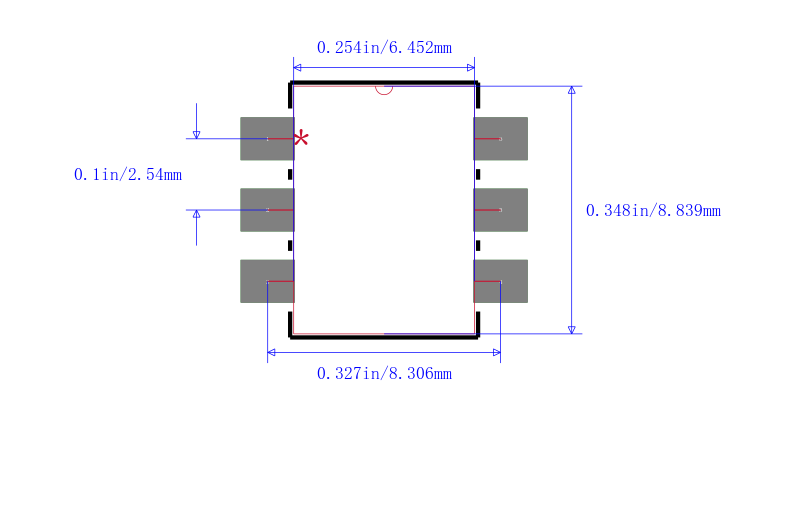

AQV215AX封装图

AQV215AX封装图

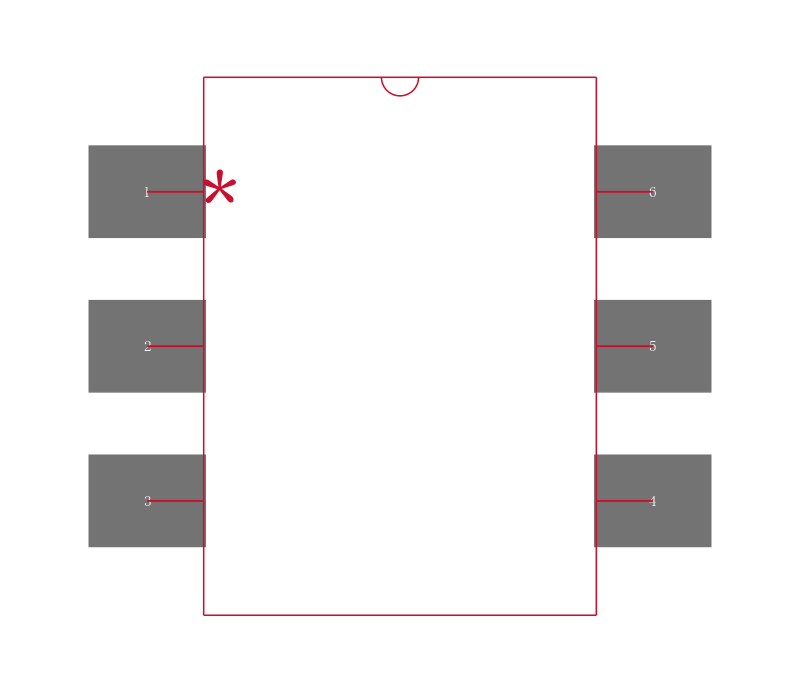

AQV215AX封装焊盘图

AQV215AX封装焊盘图

在线购买AQV215AX
型号 制造商 描述 购买
AQV215AX Panasonic 松下 AQV Photomos 系列 320 mA 100 V 4 Ohm 表面贴装 单通道 固态继电器 -DIP-6 搜索库存
替代型号AQV215AX
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AQV215AX

品牌： Panasonic 松下

封装：

当前型号

AQV Photomos 系列 320 mA 100 V 4 Ohm 表面贴装 单通道 固态继电器 -DIP-6

当前型号

型号： AQV215A

品牌： 松下

封装： 320mA

类似代替

PANASONIC ELECTRIC WORKS  AQV215A  继电器, MOSFET, 100 V, 320 mA, 4R, SPST常开

AQV215AX和AQV215A的区别

型号： AQV215AZ

品牌： 松下

封装：

类似代替

AQV Photomos 系列 320 mA 100 V 4 Ohm 表面贴装 单通道 固态继电器 -DIP-6

AQV215AX和AQV215AZ的区别
