ADCMP562BRQZ

ADCMP562BRQZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADCMP562BRQZ  模拟比较器, 双路, 高速, 2, 700 ps, 4.75V 至 5.25, -4.96V 至 -5.45V, QSOP, 20 引脚

,Analog Devices

### 比较器,Analog Devices


得捷:
IC COMPARATOR PECL DUAL 20-QSOP


欧时:
比较器,Analog Devices### 比较器,Analog Devices


立创商城:
ADCMP562BRQZ


贸泽:
模拟比较器 Dual High Speed PECL Comparator


e络盟:
模拟比较器, 双路, 高速, 2个比较器, 700 ps, 4.75V 至 5.25, -4.96V 至 -5.45V, QSOP, 20 引脚


艾睿:
Comparator Dual -5.45V/5.25V 20-Pin QSOP Tube


安富利:
Comparator Dual -5.45V/5.25V 20-Pin QSOP


Chip1Stop:
Comparator Dual -5.45V/5.25V 20-Pin QSOP Tube


Verical:
Comparator Dual -5.45V/5.25V 20-Pin QSOP Tube


Newark:
# ANALOG DEVICES  ADCMP562BRQZ  Analog Comparator, Dual, High Speed, 2, 700 ps, QSOP, 20 Pins


罗切斯特:
Comparator, 10000uV Offset-Max, PDSO20


Win Source:
IC COMPARATOR PECL DUAL 20-QSOP


ADCMP562BRQZ中文资料参数规格
技术参数

输出电流 30 mA

供电电流 3.2 mA

电路数 2

通道数 2

针脚数 20

耗散功率 250 mW

共模抑制比 80 dB

输入补偿电压 2 mV

输入偏置电流 10000 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 250 mW

电源电压Max 5 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 QSOP-20

外形尺寸

长度 8.66 mm

宽度 3.91 mm

高度 1.65 mm

封装 QSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 测试与测量, 医用, Communications & Networking, Sensing & Instrumentation, 时钟与计时, Test & Measurement, Clock & Timing, 传感与仪器, 通信与网络, Medical

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

ADCMP562BRQZ引脚图与封装图

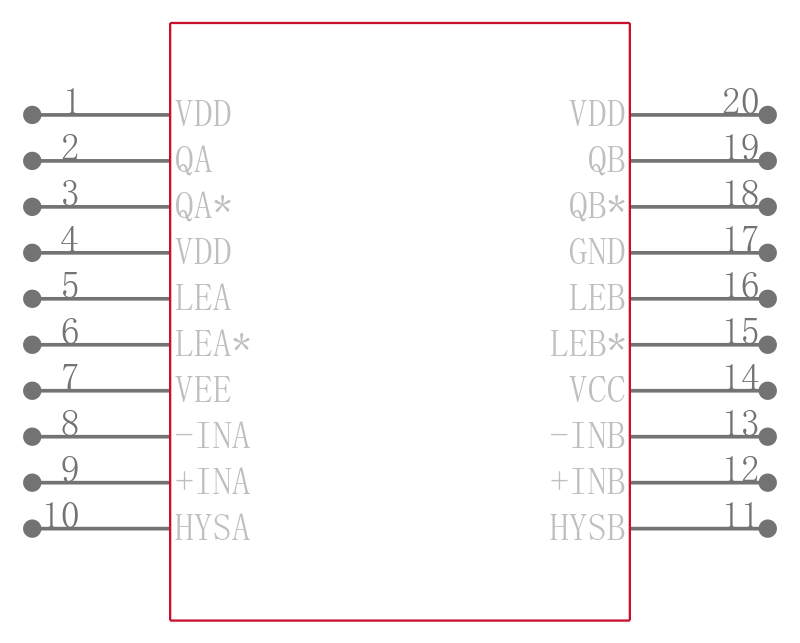

ADCMP562BRQZ引脚图

ADCMP562BRQZ引脚图

ADCMP562BRQZ封装图

ADCMP562BRQZ封装图

ADCMP562BRQZ电路图

ADCMP562BRQZ电路图

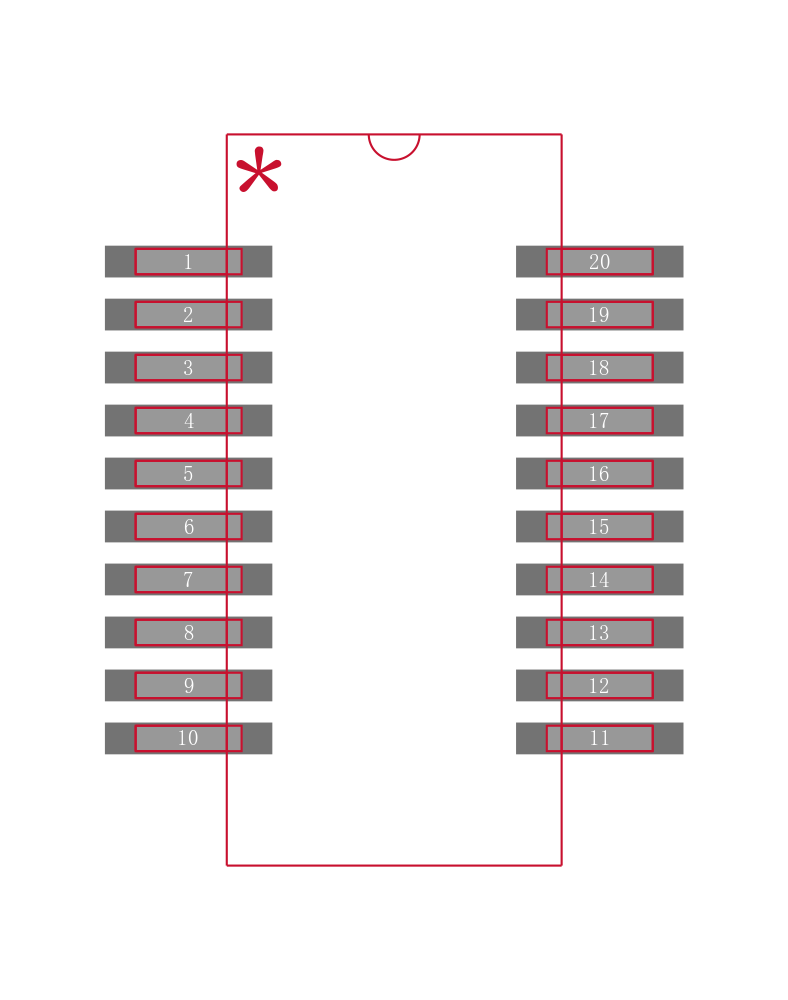

ADCMP562BRQZ封装焊盘图

ADCMP562BRQZ封装焊盘图

在线购买ADCMP562BRQZ
型号 制造商 描述 购买
ADCMP562BRQZ ADI 亚德诺 ANALOG DEVICES  ADCMP562BRQZ  模拟比较器, 双路, 高速, 2, 700 ps, 4.75V 至 5.25, -4.96V 至 -5.45V, QSOP, 20 引脚 搜索库存
替代型号ADCMP562BRQZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ADCMP562BRQZ

品牌: ADI 亚德诺

封装: 20QSOP 20Pin 23mA

当前型号

ANALOG DEVICES  ADCMP562BRQZ  模拟比较器, 双路, 高速, 2, 700 ps, 4.75V 至 5.25, -4.96V 至 -5.45V, QSOP, 20 引脚

当前型号

型号: ADCMP562BRQZ-RL7

品牌: 亚德诺

封装: QSOP 20Pin 23mA

类似代替

模拟比较器 Dual High Speed PECL Comparator

ADCMP562BRQZ和ADCMP562BRQZ-RL7的区别

型号: ADCMP562BRQ

品牌: 亚德诺

封装: QSOP 20Pin 23mA

类似代替

双路高速PECL比较器 Dual High Speed PECL Comparators

ADCMP562BRQZ和ADCMP562BRQ的区别
