AD7709ARUZ

AD7709ARUZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD7709ARUZ  模数转换器, 16 bit, 单, 2.7 V, 3.6 V, TSSOP

模拟至数字转换器 16 位,多通道,Analog Devices

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


得捷:
IC ADC 16BIT SIGMA-DELTA 24TSSOP


立创商城:
AD7709ARUZ


欧时:
模拟至数字转换器 16 位,多通道,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


e络盟:
模数转换器, 16 bit, 伪差分, SPI, 单, 2.7 V


艾睿:
Quad Channel Single ADC Delta-Sigma 105sps 16-bit Serial 24-Pin TSSOP Tube


Jameco:
Analog to Digital Converter Single Delta-Sigma 0.105k SPS 16-Bit Serial 24-Pin TSSOP


安富利:
ADC Single Delta-Sigma 105sps 16-bit Serial 24-Pin TSSOP


Chip1Stop:
Single ADC Delta-Sigma 105sps 16-bit Serial 24-Pin TSSOP Tube


Verical:
Quad Channel Single ADC Delta-Sigma 105sps 16-bit Serial 24-Pin TSSOP Tube


Newark:
# ANALOG DEVICES  AD7709ARUZ  Analogue to Digital Converter, 16 bit, Single, 2.7 V, 3.6 V, TSSOP


DeviceMart:
IC ADC 16BIT SIGMA-DELTA 24TSSOP


AD7709ARUZ中文资料参数规格
技术参数

电源电压DC 2.70V min

供电电流 1.50 mA

电路数 1

针脚数 24

位数 16

耗散功率 3.75 mW

采样率 105 SPS

分辨率Bits 16.0

输入阻抗 2.50 GΩ

模数转换数ADC 1

输入数 2, 4

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 8.8 mW

输入通道数 4

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 TSSOP-24

外形尺寸

长度 7.8 mm

宽度 4.4 mm

高度 1.05 mm

封装 TSSOP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

AD7709ARUZ引脚图与封装图
AD7709ARUZ引脚图

AD7709ARUZ引脚图

AD7709ARUZ封装图

AD7709ARUZ封装图

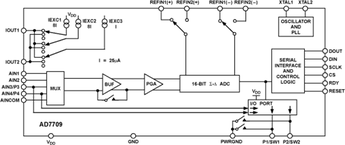

AD7709ARUZ电路图

AD7709ARUZ电路图

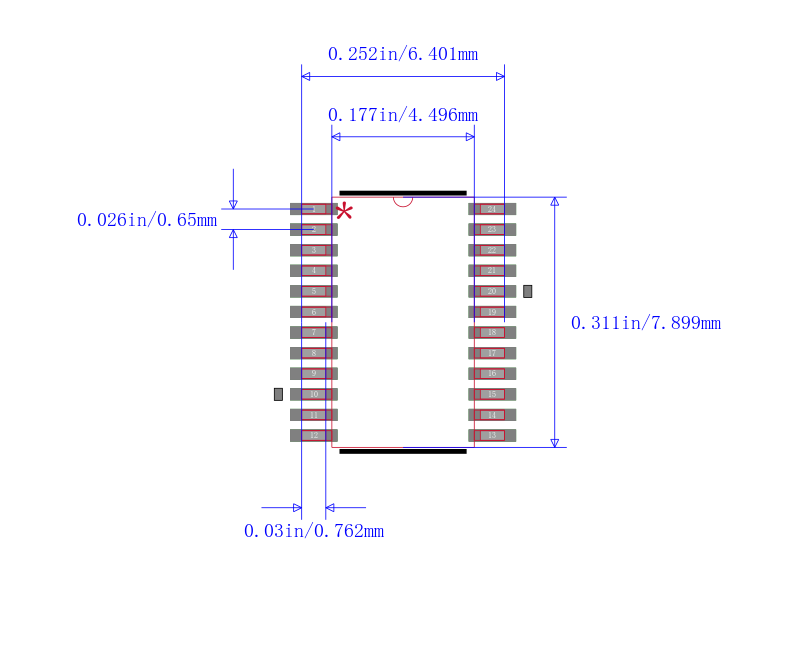

AD7709ARUZ封装焊盘图

AD7709ARUZ封装焊盘图

在线购买AD7709ARUZ
型号 制造商 描述 购买
AD7709ARUZ ADI 亚德诺 ANALOG DEVICES  AD7709ARUZ  模数转换器, 16 bit, 单, 2.7 V, 3.6 V, TSSOP 搜索库存
替代型号AD7709ARUZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD7709ARUZ

品牌: ADI 亚德诺

封装: TSSOP-24 24Pin 16Bit 2.7V

当前型号

ANALOG DEVICES  AD7709ARUZ  模数转换器, 16 bit, 单, 2.7 V, 3.6 V, TSSOP

当前型号

型号: AD7709BRUZ-REEL

品牌: 亚德诺

封装: TSSOP 24Pin 16Bit

完全替代

ADC Single Delta-Sigma 105sps 16Bit Serial 24Pin TSSOP T/R

AD7709ARUZ和AD7709BRUZ-REEL的区别

型号: AD7709BRU-REEL

品牌: 亚德诺

封装: 24-TSSOP 24Pin 16Bit

完全替代

Quad Channel Single ADC Delta-Sigma 105sps 16Bit Serial 24Pin TSSOP T/R

AD7709ARUZ和AD7709BRU-REEL的区别

型号: AD7709BRUZ-REEL7

品牌: 亚德诺

封装: TSSOP-24 24Pin 16Bit

类似代替

ADC Single Delta-Sigma 105sps 16Bit Serial 24Pin TSSOP T/R

AD7709ARUZ和AD7709BRUZ-REEL7的区别
