AD8009ARZ-REEL
数据手册.pdfADI(亚德诺)
电子元器件分类
AD8009ARZ-REEL中文资料参数规格
技术参数
输出电流 175mA @5V
供电电流 16 mA
电路数 1
通道数 1
耗散功率 750 mW
共模抑制比 52 dB
输入电容 2.60 pF
带宽 1 GHz
转换速率 5.50 kV/μs
输入阻抗 110 kΩ
输入补偿电压 2 mV
输入偏置电流 50 µA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 1 GHz
耗散功率Max 750 mW
共模抑制比Min 50 dB
电源电压Max 12 V
电源电压Min 5 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
军工级 No
AD8009ARZ-REEL引脚图与封装图

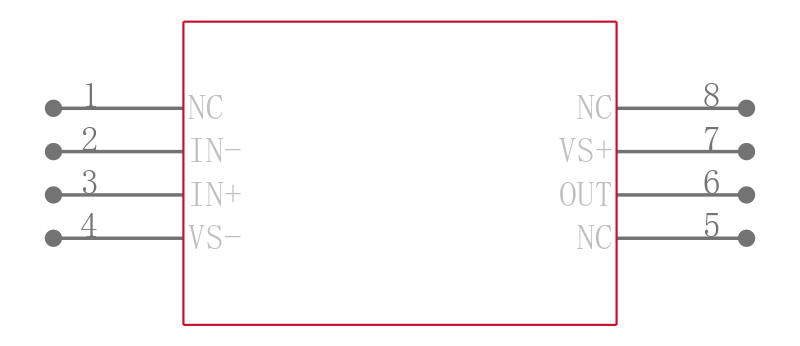

AD8009ARZ-REEL引脚图
AD8009ARZ-REEL封装图
AD8009ARZ-REEL电路图
AD8009ARZ-REEL封装焊盘图
在线购买AD8009ARZ-REEL
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD8009ARZ-REEL | ADI 亚德诺 | 1千兆赫， 5500 V / Я低失真放大器 1 GHz, 5,500 V/Я Low Distortion Amplifier | 搜索库存 |
替代型号AD8009ARZ-REEL
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD8009ARZ-REEL 品牌： ADI 亚德诺 封装： SOIC 8Pin 5.50 kV/μs 1Channel | 当前型号 | 1千兆赫， 5500 V / Я低失真放大器 1 GHz, 5,500 V/Я Low Distortion Amplifier | 当前型号 |
| 型号： AD8009AR-REEL 品牌： 亚德诺 封装： SOIC 8Pin 5.5kV/us 1Channel | 完全替代 | 1千兆赫， 5500 V / us的低失真放大器 1 GHz, 5,500 V/us Low Distortion Amplifier | AD8009ARZ-REEL和AD8009AR-REEL的区别 |
| 型号： AD8056ARZ 品牌： 亚德诺 封装： SOIC 120MHz 2Channel 8Pin | 类似代替 | ANALOG DEVICES AD8056ARZ 运算放大器, 双路, 300 MHz, 2个放大器, 1400 V/µs, ± 4V 至 ± 6V, SOIC, 8 引脚 | AD8009ARZ-REEL和AD8056ARZ的区别 |
| 型号： AD8009ARZ 品牌： 亚德诺 封装： SOIC 1Channel 8Pin | 类似代替 | ANALOG DEVICES AD8009ARZ 运算放大器, 单路, 1 GHz, 1个放大器, 5500 V/µs, 5V 至 ± 6V, SOIC, 8 引脚 | AD8009ARZ-REEL和AD8009ARZ的区别 |
