A3C-44P-2DSA
数据手册.pdf
Hirose Electric
广濑
连接器与适配器
A3C-44P-2DSA中文资料参数规格
技术参数
触点数 44
极性 Male
触点电镀 Gold
额定电流 1 A
绝缘电阻 >1000MΩ @500VDC
排数 2
针脚数 44
接触电阻 <15mΩ @0.1A
额定电压 200 V
封装参数
安装方式 Through Hole
引脚间距 2.00 mm
外形尺寸
长度 44.0 mm
宽度 4 mm
高度 7.0 mm
引脚间距 2.00 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -55℃ ~ 85℃
外壳材质 Plastic
其他
产品生命周期 Obsolete
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
A3C-44P-2DSA引脚图与封装图

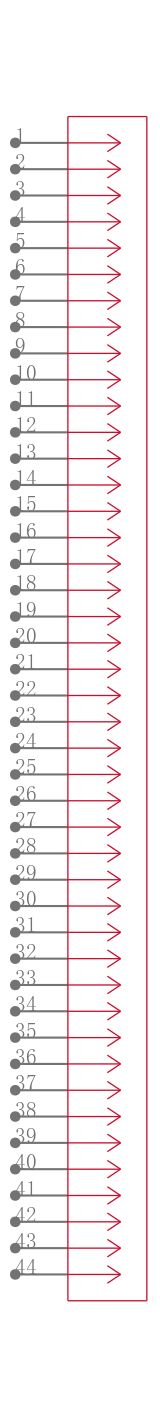

A3C-44P-2DSA引脚图
A3C-44P-2DSA封装图
A3C-44P-2DSA封装焊盘图
在线购买A3C-44P-2DSA
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| A3C-44P-2DSA | Hirose Electric 广濑 | 微型薄型印刷电路板引脚管座 这些 Hirose 微型薄型印刷电路板管座是由聚酰亚胺材料制成的轻型高密度通孔管座，仅带引脚触点。 适用于各种连接器应用中的线对板连接，包括视频和通信设备、试验装置及很多其它应用。 额定电流 1A 额定电压 200V 交流 工作温度范围：-55 至 +85°C ### 认可 UL94V-0 ### 2.0mm 节距微型连接器，Hirose A3-A4 系列 Hirose 微型管座和插座连接器系列，耐用、多用途且轻便，高密度的触点，外形小巧。 适用于各种连接器应用中的线对板连接，包括视频和通信设备、试验装置及很多其它应用。 | 搜索库存 |
