AGQ200S03Z

AGQ200S03Z

数据手册.pdf
Panasonic(松下) 继电器、I/O模块

PANASONIC ELECTRIC WORKS  AGQ200S03Z  信号继电器, DPDT, 3VDC, 1A, SMD

继电器与电磁阀


得捷:
RELAY TELECOM DPDT 2A 3VDC


立创商城:
3VDC 2A 无锁存


e络盟:
继电器, 信号, DPDT, 30VDC, 2A


艾睿:
Signal Relay 3VDC 2A DPDT 10.6mm 7.2mm 5.4mm SMD


Allied Electronics:
AGQ, GQ, Relay , SMD S type T&R;,


安富利:
Electromechanical Relay DPDT 2A 3VDC 64.2Ohm Surface Mount


Chip1Stop:
Electromechanical Relay DPDT 2A 3VDC 64.2Ohm Surface Mount


Verical:
Signal Relay 3VDC 2A DPDT 10.6mm 7.2mm 5.4mm SMD


Newark:
# PANASONIC ELECTRIC WORKS  AGQ200S03Z  Signal Relay, DPDT, 3 VDC, 2 A, AGQ Series, SMD, Non Latching


MASTER:
Signal Relay 3VDC 2A DPDT 10.6mm 7.2mm 5.4mm SMD


Electro Sonic:
Signal Relay 3VDC 2A DPDT 10.6mm 7.2mm 5.4mm SMD


Win Source:
RELAY TELECOM DPDT 2A 3VDC / Telecom Relay DPDT 2 Form C Surface Mount


AGQ200S03Z中文资料参数规格
技术参数

额定电压DC 110 V

额定电压AC 125 V

触点类型 DPDT

触点额定电流 2 A

线圈电压 3 VDC

线圈电流 46.7 mA

线圈电阻 64.2 Ω

额定电流Max 2 A

线圈电压DC 3 V

线圈功率 140 mW

额定功率Max 30W, 37.5VA

开关电流Max 2 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 8

封装 DIP

外形尺寸

长度 10.6 mm

宽度 5.4 mm

高度 5.4 mm

封装 DIP

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

AGQ200S03Z引脚图与封装图

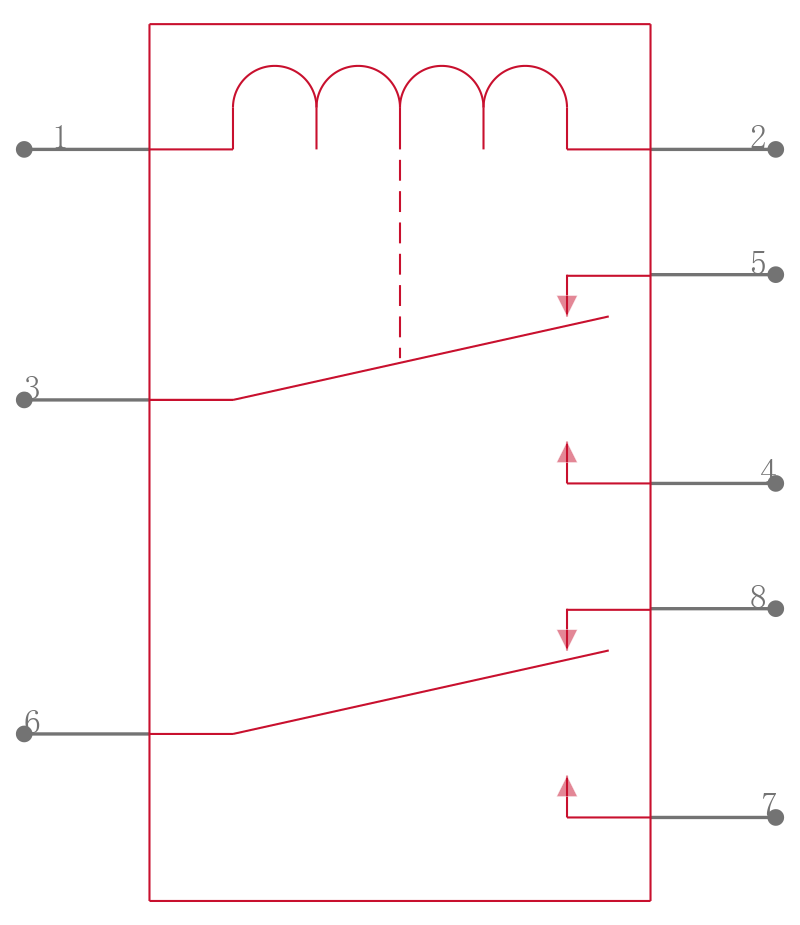

AGQ200S03Z引脚图

AGQ200S03Z引脚图

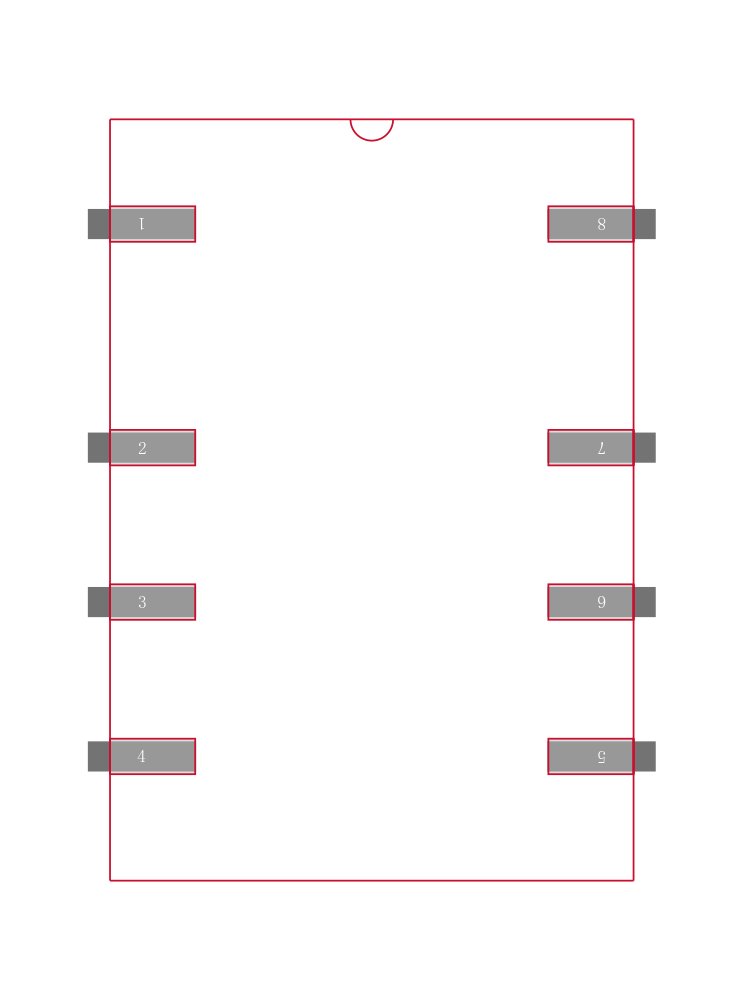

AGQ200S03Z封装图

AGQ200S03Z封装图

AGQ200S03Z封装焊盘图

AGQ200S03Z封装焊盘图

在线购买AGQ200S03Z
型号 制造商 描述 购买
AGQ200S03Z Panasonic 松下 PANASONIC ELECTRIC WORKS  AGQ200S03Z  信号继电器, DPDT, 3VDC, 1A, SMD 搜索库存
替代型号AGQ200S03Z
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AGQ200S03Z

品牌： Panasonic 松下

封装： 3V 46.7mA

当前型号

PANASONIC ELECTRIC WORKS  AGQ200S03Z  信号继电器, DPDT, 3VDC, 1A, SMD

当前型号

型号： AGQ200S03

品牌： 松下

封装： 3V 64.2Ω 46.7mA

完全替代

AGQ 系列 高灵敏度 1 A 双刀双掷 3 VDC 鸥翼 表面贴装 信号继电器

AGQ200S03Z和AGQ200S03的区别

型号： TX2-L-3V

品牌： 松下

封装： 3V 90Ω 33.3mA

类似代替

PANASONIC ELECTRIC WORKS  TX2-L-3V  信号继电器, DPDT, 3VDC, 2A, PCB

AGQ200S03Z和TX2-L-3V的区别

型号： TX2-L-9V

品牌： 松下

封装： 9V 810Ω 11.1mA

类似代替

PANASONIC ELECTRIC WORKS  TX2-L-9V  信号继电器, DPDT, 9VDC, 2A, PCB

AGQ200S03Z和TX2-L-9V的区别
