ADG734BRUZ

ADG734BRUZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  ADG734BRUZ  模拟开关, 四通道, SPDT, 4 放大器, 2.5 ohm, 1.8V 至 5.5V, TSSOP, 20 引脚

双电源 ±2.5V，Analog Devices

低接通电阻

低失真

高速切换

低泄漏

低功率


得捷:
IC SWITCH QUAD SPDT 20TSSOP


立创商城:
ADG734BRUZ


欧时:
双电源 ±2.5V，Analog Devices低接通电阻 低失真 高速切换 低泄漏 低功率### 开关和多路复用器，Analog Devices


艾睿:
Analog Switch Quad SPDT 20-Pin TSSOP Tube


安富利:
Analog Switch Quad SPDT 20-Pin TSSOP


Chip1Stop:
Analog Switch Quad SPDT 20-Pin TSSOP Tube


Verical:
Analog Switch Quad SPDT 20-Pin TSSOP Tube


Newark:
Analog Switch, Quad Channel, SPDT, 4 Channels, 2.5 ohm, 1.8V to 5.5V, TSSOP, 20 Pins


Win Source:
IC SWITCH QUAD SPDT 20TSSOP


ADG734BRUZ中文资料参数规格
技术参数

输出接口数 8

触点类型 SPDT

供电电流 1 nA

电路数 4

通道数 4

针脚数 20

漏源极电阻 4.50 Ω

位数 4

耗散功率 0.00000001 W

带宽 160 MHz

输入数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 200 MHz

电源电压 1.8V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 1.8 V

封装参数

安装方式 Surface Mount

引脚数 20

封装公制 SOP

封装 TSSOP-20

外形尺寸

长度 6.5 mm

宽度 4.4 mm

高度 1.05 mm

封装公制 SOP

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, Test & Measurement, 视频和目视, Signal Processing, Test & Measurement, Communications & Networking, Signal Processing, Audio, , 信号处理, 通信, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

ADG734BRUZ引脚图与封装图
ADG734BRUZ引脚图

ADG734BRUZ引脚图

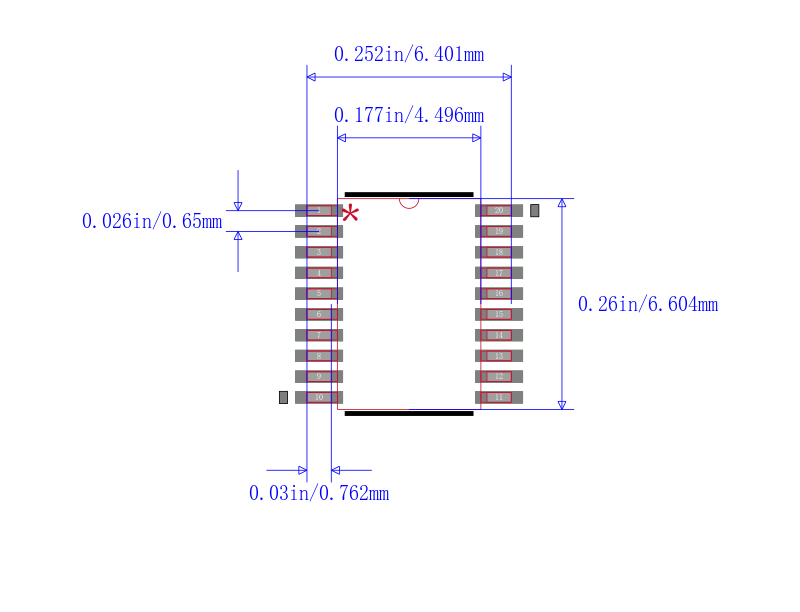

ADG734BRUZ封装图

ADG734BRUZ封装图

ADG734BRUZ电路图

ADG734BRUZ电路图

ADG734BRUZ封装焊盘图

ADG734BRUZ封装焊盘图

在线购买ADG734BRUZ
型号 制造商 描述 购买
ADG734BRUZ ADI 亚德诺 ANALOG DEVICES  ADG734BRUZ  模拟开关, 四通道, SPDT, 4 放大器, 2.5 ohm, 1.8V 至 5.5V, TSSOP, 20 引脚 搜索库存
替代型号ADG734BRUZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： ADG734BRUZ

品牌： ADI 亚德诺

封装： TSSOP 4Bit 20Pin

当前型号

ANALOG DEVICES  ADG734BRUZ  模拟开关, 四通道, SPDT, 4 放大器, 2.5 ohm, 1.8V 至 5.5V, TSSOP, 20 引脚

当前型号

型号： ADG734BRUZ-REEL

品牌： 亚德诺

封装： TSSOP 20Pin

完全替代

Analog Switch ICs 72dB 2.5Ω 160MHz CMOS Quad SPDT

ADG734BRUZ和ADG734BRUZ-REEL的区别

型号： ADG734BRU

品牌： 亚德诺

封装： TSSOP-20 20Pin

完全替代

CMOS ， 2.5欧姆的低电压，三路/四路SPDT开关 CMOS, 2.5 ohm Low Voltage, Triple/Quad SPDT Switches

ADG734BRUZ和ADG734BRU的区别

型号： ADG734BRU-REEL7

品牌： 亚德诺

封装： TSSOP 20Pin

完全替代

IC,ANALOG SWITCH,QUAD,SPDT,CMOS,TSSOP,20Pin,PLASTIC

ADG734BRUZ和ADG734BRU-REEL7的区别
