AD9649BCPZ-80

AD9649BCPZ-80

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD9649BCPZ-80  模数转换器, 14 bit, 80 MSPS, 单, 1.7 V, 1.9 V, LFCSP

模数转换器 14 位,单通道,Analog Devices

### 模拟至数字转换器 - Analog Devices

模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


立创商城:
AD9649BCPZ-80


得捷:
IC ADC 14BIT PIPELINED 32LFCSP


欧时:
模数转换器 14 位,单通道,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


e络盟:
模数转换器, 14 bit, 80 MSPS, 差分、单端, SPI, 单, 1.7 V


艾睿:
Single Channel Single ADC Pipelined 80Msps 14-bit Parallel/Serial 32-Pin LFCSP EP Tray


安富利:
ADC Single Pipelined 80Msps 14-bit Parallel/Serial 32-Pin LFCSP EP


Chip1Stop:
Single ADC Pipelined 80Msps 14-bit Parallel/Serial 32-Pin LFCSP EP


Verical:
Single Channel Single ADC Pipelined 80Msps 14-bit Parallel/Serial 32-Pin LFCSP EP Tray


Newark:
# ANALOG DEVICES  AD9649BCPZ-80  Analog to Digital Converter, 14 bit, 80 MSPS, Single, 1.7 V, 1.9 V, LFCSP


罗切斯特:
ADC, Flash Method, 14-Bit, 1 Channel, Parallel, Word Access, CMOS


Win Source:
IC ADC 14BIT 80MSPS 32LFCSP


AD9649BCPZ-80中文资料参数规格
技术参数

电源电压DC 1.70V min

供电电流 47.0 mA

电路数 1

针脚数 32

位数 14

采样率 80 Msps

分辨率Bits 14.0

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

输入通道数 1

电源电压Max 1.9 V

电源电压Min 1.7 V

封装参数

安装方式 Surface Mount

引脚数 32

封装 LFCSP-32

外形尺寸

长度 5 mm

宽度 5 mm

高度 0.95 mm

封装 LFCSP-32

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 Automation & Process Control, 医用, 射频通信, 自动化与过程控制, Sensing & Instrumentation, 通信与网络, 传感与仪器, 成像, 视频和目视, Imaging, Video & Vision, Portable Devices, RF Communications, Communications & Networking, 便携式器材, 成像, Medical, 视频和目视

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2016/06/20

海关信息

香港进出口证 NLR

AD9649BCPZ-80引脚图与封装图

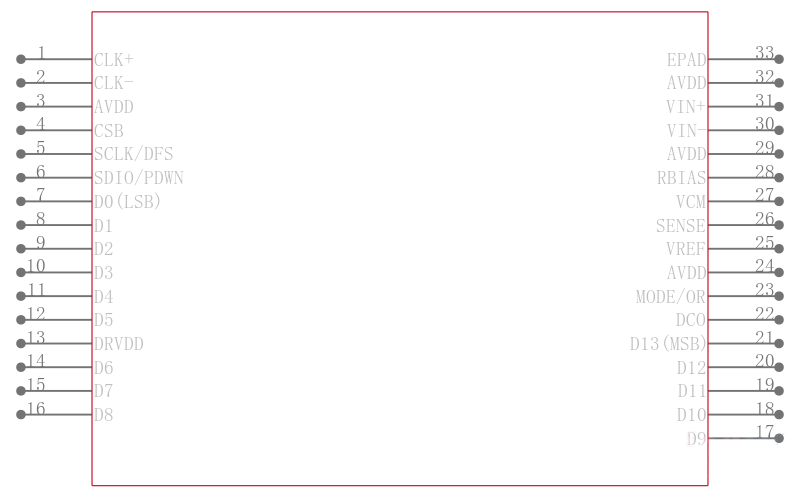

AD9649BCPZ-80引脚图

AD9649BCPZ-80引脚图

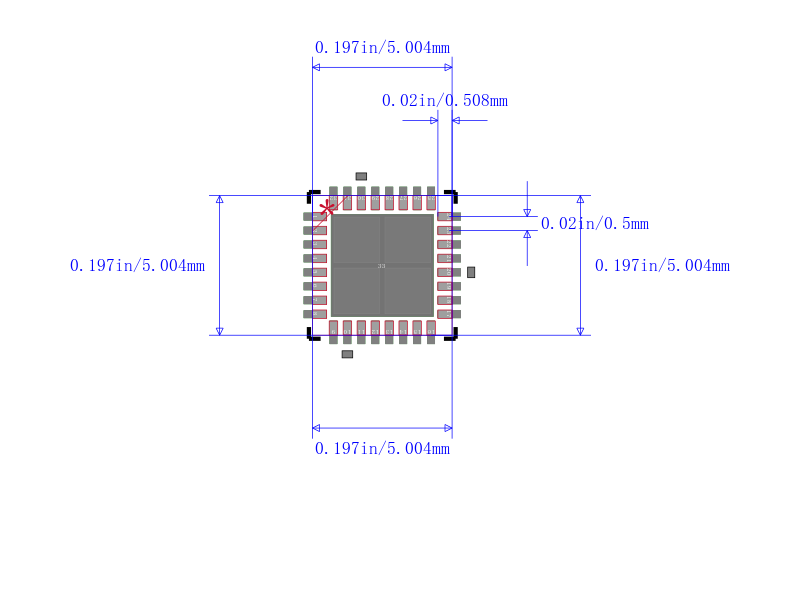

AD9649BCPZ-80封装图

AD9649BCPZ-80封装图

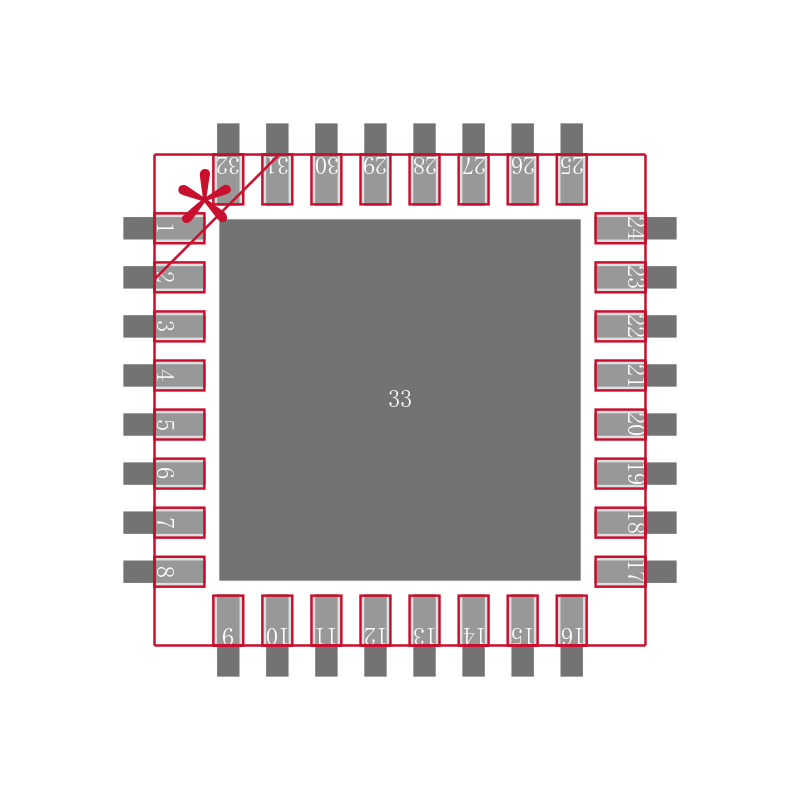

AD9649BCPZ-80封装焊盘图

AD9649BCPZ-80封装焊盘图

在线购买AD9649BCPZ-80
型号 制造商 描述 购买
AD9649BCPZ-80 ADI 亚德诺 ANALOG DEVICES  AD9649BCPZ-80  模数转换器, 14 bit, 80 MSPS, 单, 1.7 V, 1.9 V, LFCSP 搜索库存
替代型号AD9649BCPZ-80
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD9649BCPZ-80

品牌: ADI 亚德诺

封装: LFCSP 32Pin 14Bit 1.7V

当前型号

ANALOG DEVICES  AD9649BCPZ-80  模数转换器, 14 bit, 80 MSPS, 单, 1.7 V, 1.9 V, LFCSP

当前型号

型号: AD9609BCPZ-80

品牌: 亚德诺

封装: LFCSP 32Pin 10Bit 1.7V

类似代替

ANALOG DEVICES  AD9609BCPZ-80  模数转换器, 10 bit, 80 MSPS, 单, 1.7 V, 1.9 V, LFCSP

AD9649BCPZ-80和AD9609BCPZ-80的区别

型号: AD9609BCPZ-20

品牌: 亚德诺

封装: LFCSP 32Pin

类似代替

ANALOG DEVICES  AD9609BCPZ-20  模数转换器, 10 bit, 20 MSPS, 单, 1.7 V, 1.9 V, LFCSP

AD9649BCPZ-80和AD9609BCPZ-20的区别

型号: AD9609BCPZ-65

品牌: 亚德诺

封装: LFCSP 32Pin 10Bit 1.7V

类似代替

ANALOG DEVICES  AD9609BCPZ-65  模数转换器, 10 bit, 65 MSPS, 单, 1.7 V, 1.9 V, LFCSP

AD9649BCPZ-80和AD9609BCPZ-65的区别
