AD7578KN

AD7578KN

数据手册.pdf
ADI(亚德诺) 主动器件

CMOS 12位逐次逼近型ADC CMOS 12-BIT SUCCESSIVE APPROXIMATION ADC

12 位模数转换器 1 输入 SAR 24-PDIP


得捷:
IC ADC 12BIT SAR 24DIP


贸泽:
Analog to Digital Converters - ADC 12-BIT IC


艾睿:
Single Channel Single ADC SAR 12-bit Parallel 24-Pin PDIP Tube


安富利:
ADC Single SAR 12-bit Parallel 24-Pin PDIP


Chip1Stop:
Single ADC SAR 12-bit Parallel 24-Pin PDIP Tube


罗切斯特:
ADC, Successive Approximation, 12-Bit, 1 Func, Parallel, 8 Bits Access, CMOS, PDIP24


Win Source:
IC ADC 12BIT LP 24-DIP


AD7578KN中文资料参数规格
技术参数

数字逻辑电平 SAR

通道数 1

位数 12

耗散功率 75 mW

采样率 10 ksps

功耗 75 mW

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

输入通道数 1

输入电压 5 V

封装参数

安装方式 Through Hole

引脚数 24

封装 PDIP-24

外形尺寸

长度 31.19 mm

宽度 6.61 mm

高度 3.3 mm

封装 PDIP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

AD7578KN引脚图与封装图

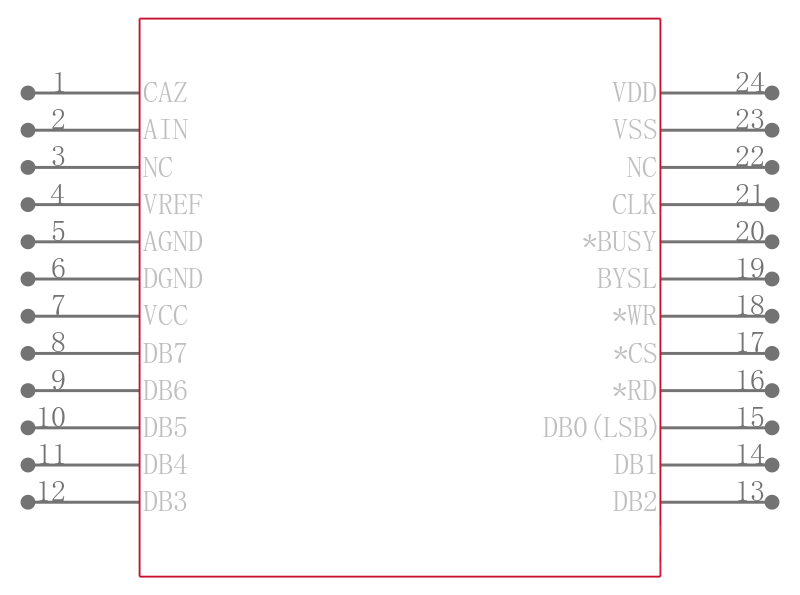

AD7578KN引脚图

AD7578KN引脚图

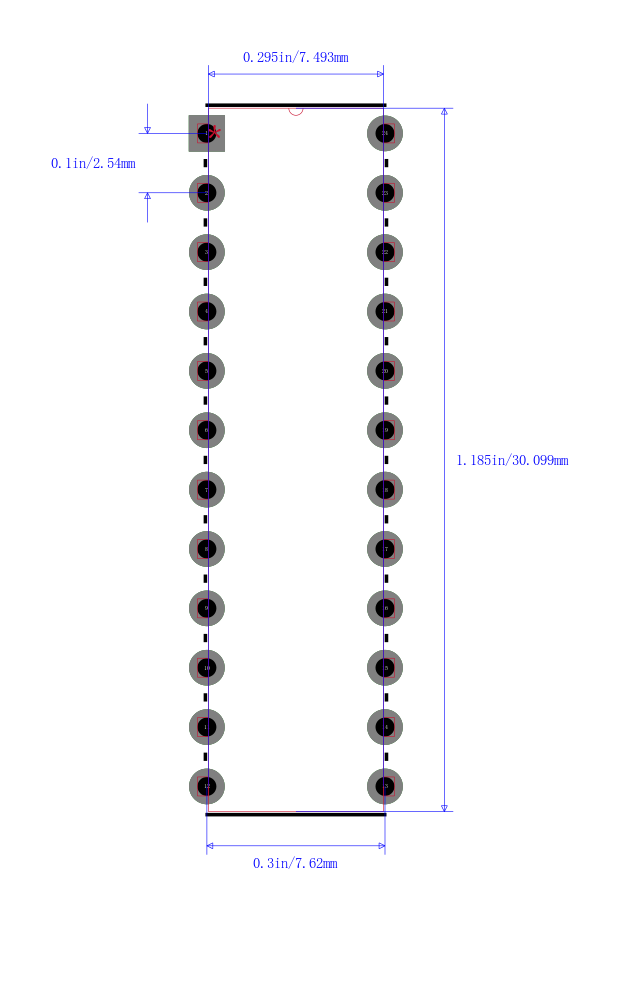

AD7578KN封装图

AD7578KN封装图

AD7578KN封装焊盘图

AD7578KN封装焊盘图

在线购买AD7578KN
型号 制造商 描述 购买
AD7578KN ADI 亚德诺 CMOS 12位逐次逼近型ADC CMOS 12-BIT SUCCESSIVE APPROXIMATION ADC 搜索库存
替代型号AD7578KN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD7578KN

品牌： ADI 亚德诺

封装： PDIP 24Pin 12Bit

当前型号

CMOS 12位逐次逼近型ADC CMOS 12-BIT SUCCESSIVE APPROXIMATION ADC

当前型号

型号： AD7578KNZ

品牌： 亚德诺

封装： DIP 24Pin 12Bit 4.75V

完全替代

ANALOG DEVICES  AD7578KNZ  模数转换器, 12 bit, 5 V, 15 V, DIP

AD7578KN和AD7578KNZ的区别

型号： AD7578BQ

品牌： 亚德诺

封装： CDIP 24Pin 12Bit

完全替代

CMOS 12位逐次逼近型ADC CMOS 12-BIT SUCCESSIVE APPROXIMATION ADC

AD7578KN和AD7578BQ的区别

型号： AD7578TQ

品牌： 亚德诺

封装： CDIP 24Pin 12Bit

功能相似

CMOS 12位逐次逼近型ADC CMOS 12-BIT SUCCESSIVE APPROXIMATION ADC

AD7578KN和AD7578TQ的区别
