AD9214BRSZ-105

AD9214BRSZ-105

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD9214BRSZ-105  模数转换器, 10 bit, 105 MSPS, 单, 2.7 V, 3.6 V, SSOP

模数转换器 10 位,单通道,Analog Devices


得捷:
IC ADC 10BIT PIPELINED 28SSOP


立创商城:
AD9214BRSZ-105


欧时:
模数转换器 10 位,单通道,Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号,用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品,设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。


艾睿:
Single Channel Single ADC Pipelined 105Msps 10-bit Parallel 28-Pin SSOP Tube


安富利:
ADC Single Pipelined 105Msps 10-bit Parallel 28-Pin SSOP


Chip1Stop:
Single ADC Pipelined 105Msps 10-bit Parallel 28-Pin SSOP


Verical:
Single Channel Single ADC Pipelined 105Msps 10-bit Parallel 28-Pin SSOP Tube


罗切斯特:
ADC, Proprietary Method, 10-Bit, 1 Channel, Parallel, Word Access, CMOS, PDSO28


DeviceMart:
IC ADC 10BIT 105MSPS 28-SSOP


Win Source:
IC ADC 10BIT 105MSPS 28-SSOP


AD9214BRSZ-105中文资料参数规格
技术参数

电源电压DC 2.70V min

供电电流 95.0 mA

电路数 1

针脚数 28

位数 10

耗散功率 300 W

采样率 105 Msps

分辨率Bits 10.0

输入电容 5.00 pF

输入阻抗 20.0 kΩ

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 300 mW

输入通道数 1

电源电压Max 3.6 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SSOP-28

外形尺寸

长度 10.2 mm

宽度 5.3 mm

高度 1.75 mm

封装 SSOP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Communications & Networking, Sensing & Instrumentation, Wireless, 无线, 便携式器材, 通信与网络, 传感与仪器, Portable Devices

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 No

REACH SVHC版本 2015/12/17

AD9214BRSZ-105引脚图与封装图
AD9214BRSZ-105引脚图

AD9214BRSZ-105引脚图

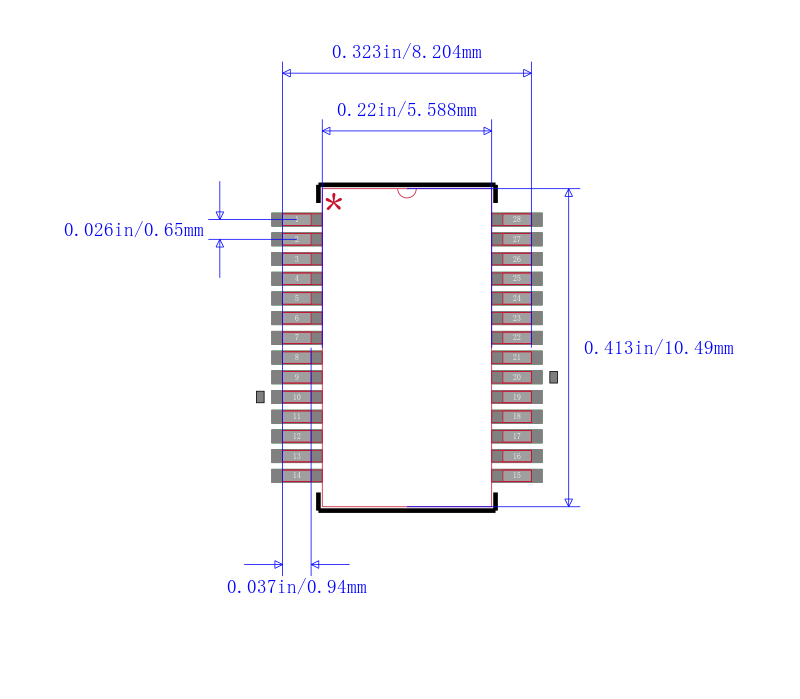

AD9214BRSZ-105封装图

AD9214BRSZ-105封装图

AD9214BRSZ-105封装焊盘图

AD9214BRSZ-105封装焊盘图

在线购买AD9214BRSZ-105
型号 制造商 描述 购买
AD9214BRSZ-105 ADI 亚德诺 ANALOG DEVICES  AD9214BRSZ-105  模数转换器, 10 bit, 105 MSPS, 单, 2.7 V, 3.6 V, SSOP 搜索库存
替代型号AD9214BRSZ-105
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD9214BRSZ-105

品牌: ADI 亚德诺

封装: SSOP 28Pin 10Bit 2.7V

当前型号

ANALOG DEVICES  AD9214BRSZ-105  模数转换器, 10 bit, 105 MSPS, 单, 2.7 V, 3.6 V, SSOP

当前型号

型号: AD9214BRS-RL105

品牌: 亚德诺

封装: SSOP 28Pin 10Bit

完全替代

Single ADC Pipelined 105MSPS 10Bit Parallel 28Pin SSOP T/R

AD9214BRSZ-105和AD9214BRS-RL105的区别

型号: AD9214BRS-RL80

品牌: 亚德诺

封装: SSOP 28Pin 10Bit

完全替代

Single ADC Pipelined 80MSPS 10Bit Parallel 28Pin SSOP T/R

AD9214BRSZ-105和AD9214BRS-RL80的区别

型号: AD9214BRSZ-80

品牌: 亚德诺

封装: SSOP 28Pin 10Bit

类似代替

ANALOG DEVICES  AD9214BRSZ-80  模数转换器, 10 bit, 80 MSPS, 单, 2.7 V, 3.6 V, SSOP

AD9214BRSZ-105和AD9214BRSZ-80的区别
