AGN210A4HZ

AGN210A4HZ

数据手册.pdf
Panasonic(松下) 继电器、I/O模块

AGN 系列 高灵敏度 1 A 双刀双掷 4.5 VDC 磁保持 1 线圈 表面贴装 信号继电器

电信 继电器 DPDT(2 Form C) 表面贴装型


得捷:
RELAY TELECOM DPDT 1A 4.5VDC


立创商城:
4.5VDC 1A 锁存,单线圈


艾睿:
Electromechanical Relay 4.5VDC 202.5Ohm 1A DPDT 10.6mm 7.4mm 10mm SMD General Purpose Relay


Chip1Stop:
Electromechanical Relay 4.5VDC 202.5Ohm 1A DPDT10.6x7.4x10mm SMD General Purpose Relay


Verical:
Electromechanical Relay 4.5VDC 202.5Ohm 1A DPDT 10.6mm 7.4mm 10mm SMD General Purpose Relay


MASTER:
Signal Relay 4.5VDC 202.5Ohm 1A DPDT10.6x7.4x10mm SMD General Purpose Relay


Electro Sonic:
Signal Relay 4.5VDC 202.5Ohm 1A DPDT10.6x7.4x10mm SMD General Purpose Relay


AGN210A4HZ中文资料参数规格
技术参数

线圈电压 4.5 VDC

线圈电流 22.2 mA

线圈电阻 202.5 Ω

额定电流Max 1 A

线圈电压DC 4.5 V

额定功率Max 30W, 37.5VA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

封装 -

外形尺寸

长度 10.6 mm

宽度 10 mm

高度 10 mm

封装 -

物理参数

触点材质 Silver Palladium

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

AGN210A4HZ引脚图与封装图

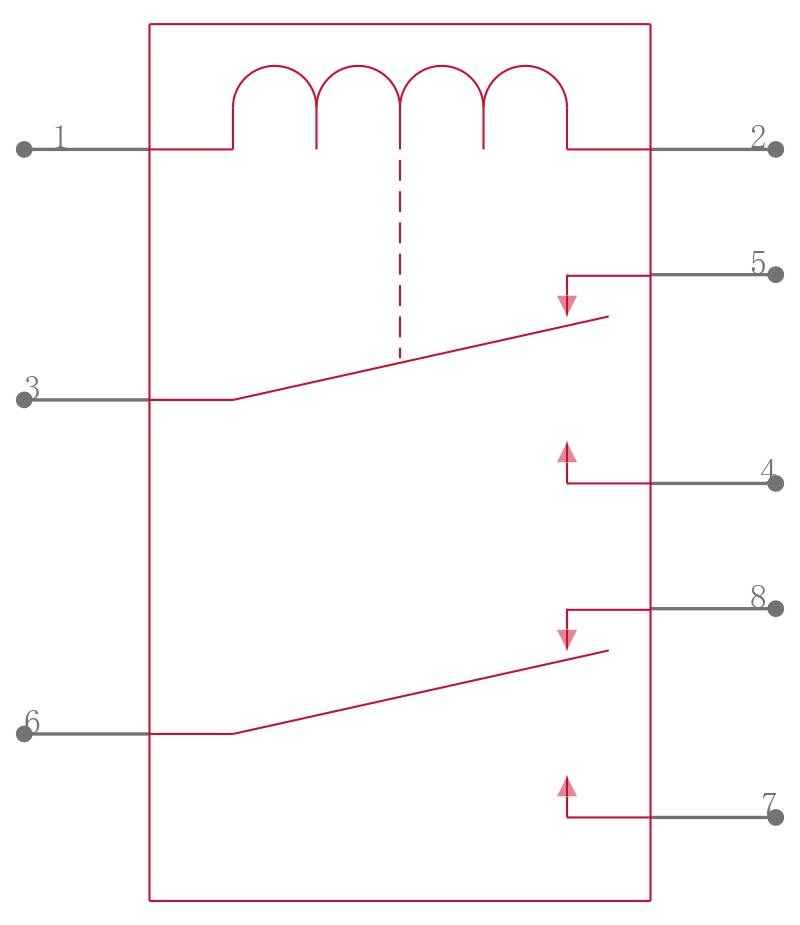

AGN210A4HZ引脚图

AGN210A4HZ引脚图

AGN210A4HZ封装图

AGN210A4HZ封装图

AGN210A4HZ封装焊盘图

AGN210A4HZ封装焊盘图

在线购买AGN210A4HZ
型号 制造商 描述 购买
AGN210A4HZ Panasonic 松下 AGN 系列 高灵敏度 1 A 双刀双掷 4.5 VDC 磁保持 1 线圈 表面贴装 信号继电器 搜索库存
替代型号AGN210A4HZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AGN210A4HZ

品牌: Panasonic 松下

封装: 4.5V 202Ω

当前型号

AGN 系列 高灵敏度 1 A 双刀双掷 4.5 VDC 磁保持 1 线圈 表面贴装 信号继电器

当前型号

型号: AGN210A4H

品牌: 松下

封装: 4.5V 202Ω 22.2mA

完全替代

AGN 系列 高灵敏度 1 A 双刀双掷 4.5 VDC 单线圈磁保持 表面贴装 信号继电器

AGN210A4HZ和AGN210A4H的区别

型号: AGN210A4HX

品牌: 松下

封装:

完全替代

4.5VDC 1A 锁存,单线圈

AGN210A4HZ和AGN210A4HX的区别
