ALZ52B05
Panasonic(松下) 继电器、I/O模块

ALZ 系列 16 A 单刀单掷 5 VDC 通孔 无极性 薄型 功率继电器

通用 继电器 SPST-NO(1 Form A) 5VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPST 16A 5V


贸泽:
General Purpose Relays 1 FORM A 16A 5V CLASS B, SEALED


艾睿:
Power Relay 5VDC 16A SPST-NO28.8x12.5x15.7mm THT


Verical:
Electromechanical Relay 5VDC 63Ohm 16A SPST-NO 28.8x12.5x15.7mm THT Power Relay


MASTER:
Power Relay 5VDC 16A SPST-NO28.8x12.5x15.7mm THT


Electro Sonic:
Power Relay 5VDC 16A SPST-NO28.8x12.5x15.7mm THT


Win Source:
RELAY GEN PURPOSE SPST 16A 5V / General Purpose Relay SPST-NO 1 Form A 5VDC Coil Through Hole


ALZ52B05中文资料参数规格
技术参数

额定电压AC 440 V

触点额定电流 16 A

线圈电压 5 VDC

线圈电流 80 mA

线圈电阻 63 Ω

额定电流Max 16 A

线圈电压DC 5 V

额定功率Max 4 KVA

开关电流Max 16 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 6

封装 DIP

外形尺寸

高度 15.7 mm

封装 DIP

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490075

ALZ52B05引脚图与封装图
ALZ52B05引脚图

ALZ52B05引脚图

ALZ52B05封装图

ALZ52B05封装图

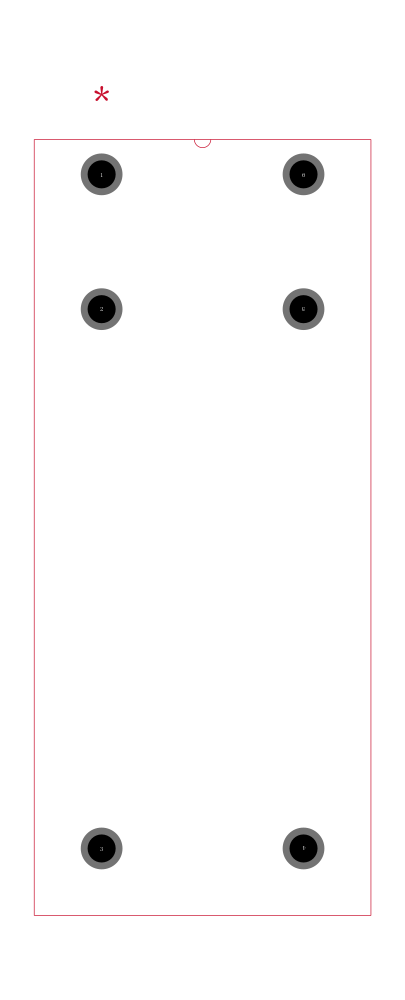

ALZ52B05封装焊盘图

ALZ52B05封装焊盘图

在线购买ALZ52B05
型号 制造商 描述 购买
ALZ52B05 Panasonic 松下 ALZ 系列 16 A 单刀单掷 5 VDC 通孔 无极性 薄型 功率继电器 搜索库存
替代型号ALZ52B05
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: ALZ52B05

品牌: Panasonic 松下

封装:

当前型号

ALZ 系列 16 A 单刀单掷 5 VDC 通孔 无极性 薄型 功率继电器

当前型号

型号: ALZ52B05W

品牌: 松下

封装:

完全替代

低姿态: 15.7毫米高度1A / 1C 16A功率继电器家电 Low profile: 15.7mm height 1a/1c 16A power relay Household electrical appliances

ALZ52B05和ALZ52B05W的区别
