ADW1203W
Panasonic(松下) 继电器、I/O模块

PANASONIC ELECTRIC WORKS  ADW1203W  功率继电器, 250VAC, 8A, SPST-常开, PCB

通用 继电器 SPST-NO(1 Form A) 3VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPST 8A 3V


e络盟:
功率继电器, 250VAC, 8A, SPST-常开, PCB


艾睿:
Power Relay 3VDC 8A SPST-NO24x10x18.8mm THT


安富利:
Electromechanical Relay SPST-NO 8A 3VDC 22.5Ohm Through Hole


Verical:
Electromechanical Relay 3VDC 22.5Ohm 8A SPST-NO 24x10x18.8mm THT Power Relay


Newark:
# PANASONIC ELECTRIC WORKS  ADW1203W  Power Relay, SPST-NO, 3 VDC, 8 A, DWADW1 Series, Through Hole, Latching Dual Coil


MASTER:
Power Relay 3VDC 8A SPST-NO24x10x18.8mm THT


Online Components:
Power Relay 3VDC 8A SPST-NO24x10x18.8mm THT


Electro Sonic:
Power Relay 3VDC 8A SPST-NO24x10x18.8mm THT


ADW1203W中文资料参数规格
技术参数

额定电压AC 250 V

绝缘电阻 1000 MΩ

触点类型 SPST-NO

功耗 400 mW

触点额定电流 8 A

线圈电压 3 VDC

线圈电流 133.3 mA

线圈电阻 22.5 Ω

额定电流Max 8 A

线圈电压DC 3 V

线圈功率 400 mW

额定功率Max 2 KVA

开关电流Max 8 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

外形尺寸

高度 18.8 mm

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

ADW1203W引脚图与封装图

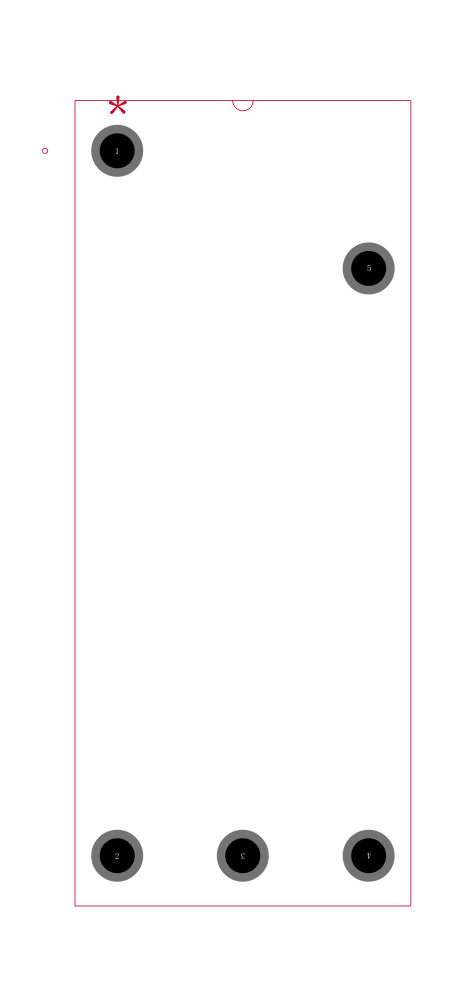

ADW1203W引脚图

ADW1203W引脚图

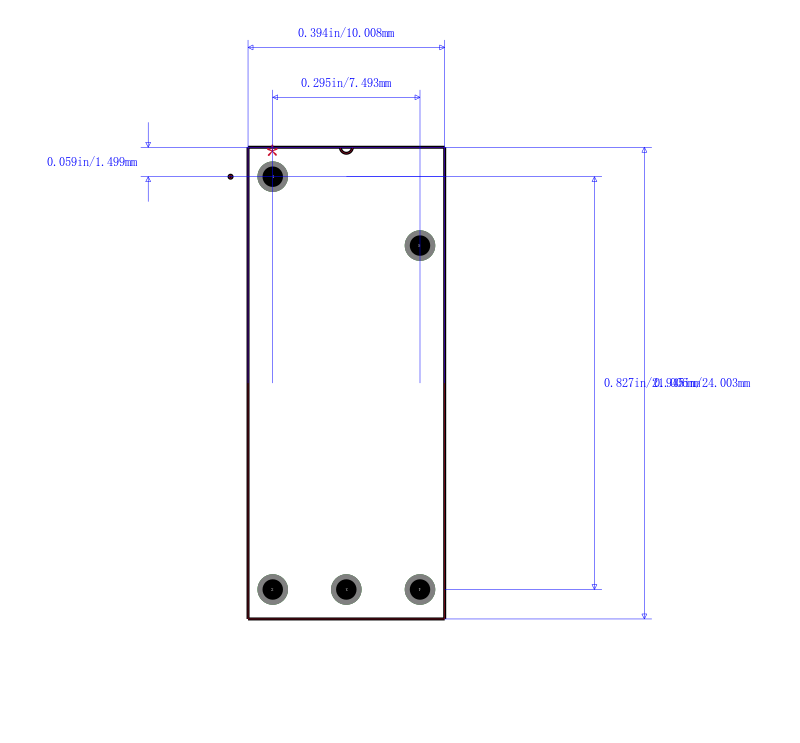

ADW1203W封装图

ADW1203W封装图

ADW1203W封装焊盘图

ADW1203W封装焊盘图

在线购买ADW1203W
型号 制造商 描述 购买
ADW1203W Panasonic 松下 PANASONIC ELECTRIC WORKS  ADW1203W  功率继电器, 250VAC, 8A, SPST-常开, PCB 搜索库存
