ADW1224W
Panasonic(松下) 继电器、I/O模块

PANASONIC ELECTRIC WORKS  ADW1224W  功率继电器, 250VAC, 8A, SPST-常开, PCB

通用 继电器 SPST-NO(1 Form A) 24VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPST 8A 24V


立创商城:
24VDC 8A 锁存,双线圈


e络盟:
功率继电器, 250VAC, 8A, SPST-常开, PCB


Verical:
Electromechanical Relay 24VDC 1.44KOhm 8A SPST-NO 24x10x18.8mm THT Power Relay


Newark:
# PANASONIC ELECTRIC WORKS  ADW1224W  Power Relay, SPST-NO, 24 VDC, 8 A, DWADW1 Series, Through Hole, Latching Dual Coil


MASTER:
Power Relay 24VDC 8A SPST-NO24x10x18.8mm THT


Online Components:
Power Relay 24VDC 8A SPST-NO24x10x18.8mm THT


Electro Sonic:
Power Relay 24VDC 8A SPST-NO24x10x18.8mm THT


ADW1224W中文资料参数规格
技术参数

额定电压AC 250 V

绝缘电阻 1000 MΩ

触点类型 SPST-NO

触点额定电流 8 A

线圈电压 24 VDC

线圈电流 16.7 mA

线圈电阻 1.44 kΩ

额定电流Max 8 A

线圈电压DC 24 V

额定功率Max 2 KVA

开关电流Max 8 A

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

封装 Through Hole

外形尺寸

高度 18.8 mm

封装 Through Hole

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

ADW1224W引脚图与封装图

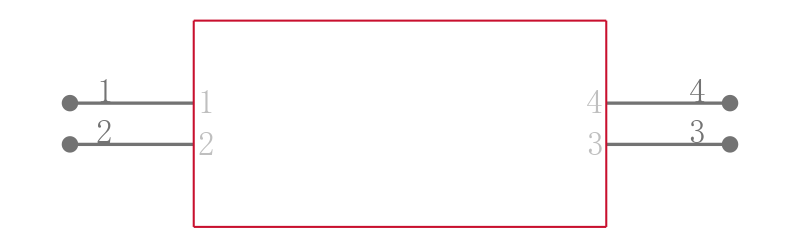

ADW1224W引脚图

ADW1224W引脚图

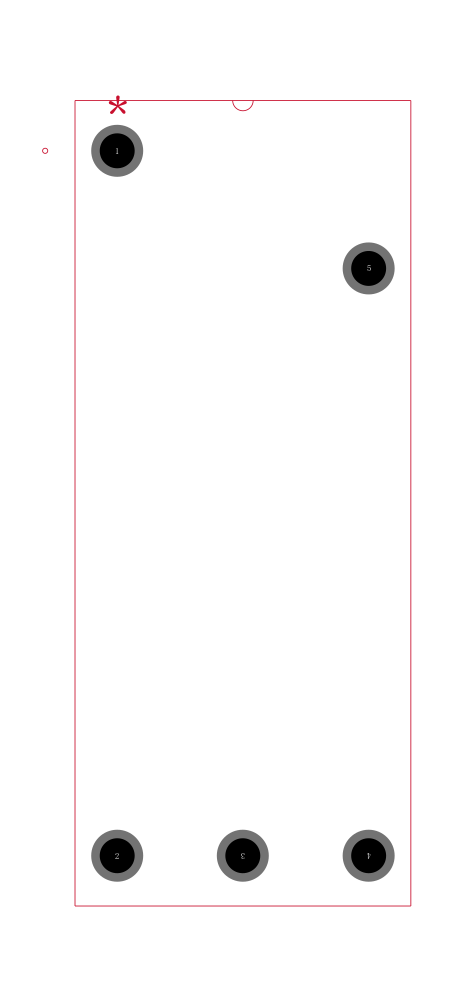

ADW1224W封装图

ADW1224W封装图

ADW1224W封装焊盘图

ADW1224W封装焊盘图
