AD9833BRM
ADI(亚德诺) 电子元器件分类

\+ 2.5V至+ 5.5V , 25 MHz的低功耗CMOS DDS完成 +2.5 V to +5.5 V, 25 MHz Low Power CMOS Complete DDS

直接数字合成 IC 10 b 25 MHz 28 b 调谐 10-MSOP


得捷:
IC DDS 25MHZ 10BIT 10MSOP


贸泽:
数据采集ADC/DAC – 专业 12.65mW 2.3-5.5V Prog Waveform Gen


艾睿:
Direct Digital Synthesizer 25MHz 1-DAC 10bit Serial 10-Pin MSOP Tube


安富利:
Direct Digital Synthesizer 25MHz 1-DAC 10-Bit Serial 10-Pin MSOP Tube


Chip1Stop:
Direct Digital Synthesizer 25MHz 1-DAC 10-Bit Serial 10-Pin MSOP Tube


Verical:
Direct Digital Synthesizer 25MHz 1-DAC 10bit Serial 10-Pin MSOP Tube


罗切斯特:
AD9833 - Programmable Waveform Generator


DeviceMart:
IC WAVEFORM GEN PROG 10-MSOP


AD9833BRM中文资料参数规格
技术参数

电源电压DC 5.00 V

输出接口数 1

输出电压 0.65 V

输出电流 3 mA

供电电流 5.50 mA

通道数 1

位数 10

耗散功率 27.5 mW

功耗 12.65 mW

分辨率Bits 10.0

工作温度Max 105 ℃

工作温度Min -40 ℃

数模转换数DAC 1

电源电压 2.3V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 10

封装 MSOP-10

外形尺寸

长度 3 mm

宽度 3 mm

高度 0.85 mm

封装 MSOP-10

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

AD9833BRM引脚图与封装图

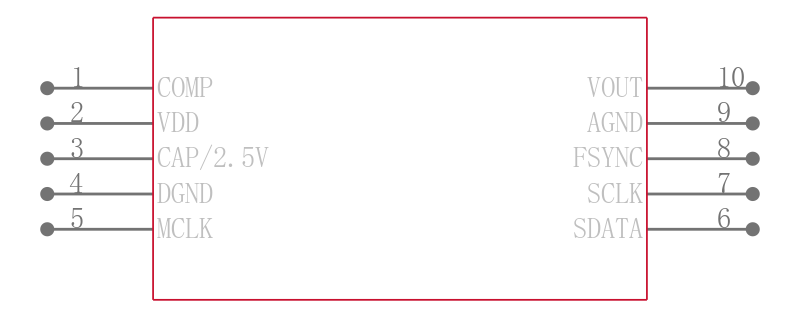

AD9833BRM引脚图

AD9833BRM引脚图

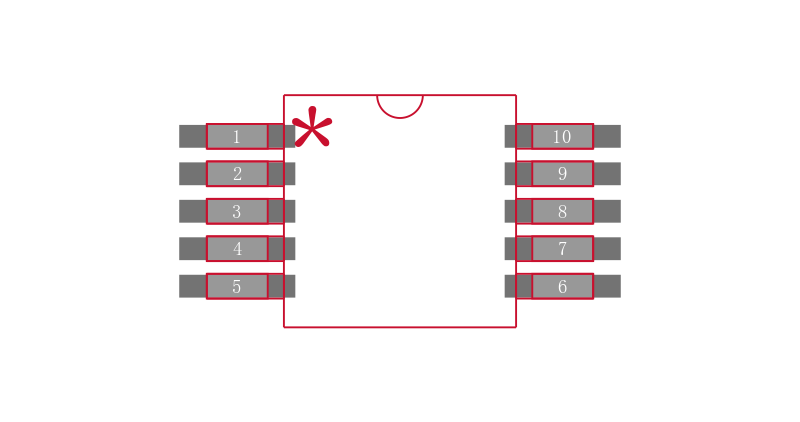

AD9833BRM封装图

AD9833BRM封装图

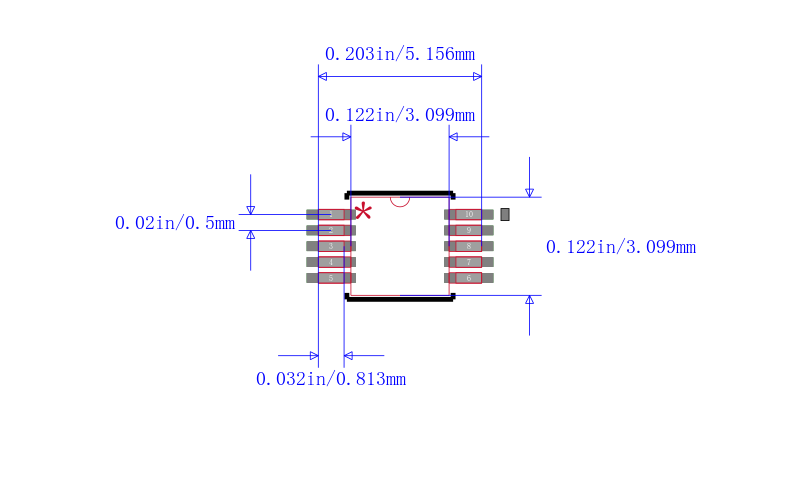

AD9833BRM封装焊盘图

AD9833BRM封装焊盘图

在线购买AD9833BRM
型号 制造商 描述 购买
AD9833BRM ADI 亚德诺 \+ 2.5V至+ 5.5V , 25 MHz的低功耗CMOS DDS完成 +2.5 V to +5.5 V, 25 MHz Low Power CMOS Complete DDS 搜索库存
替代型号AD9833BRM
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD9833BRM

品牌: ADI 亚德诺

封装:

当前型号

\+ 2.5V至+ 5.5V , 25 MHz的低功耗CMOS DDS完成 +2.5 V to +5.5 V, 25 MHz Low Power CMOS Complete DDS

当前型号

型号: AD9833BRMZ-REEL7

品牌: 亚德诺

封装: MSOP-10 10Pin

完全替代

12.65mW,2.3~5.5V,可编程波形发生器

AD9833BRM和AD9833BRMZ-REEL7的区别

型号: AD9833BRMZ

品牌: 亚德诺

封装:

类似代替

ANALOG DEVICES  AD9833BRMZ  低功率 12.65mW可编程 波形生成器, MSOP-10封装

AD9833BRM和AD9833BRMZ的区别
