AD9952YSVZ

AD9952YSVZ

数据手册.pdf
ADI(亚德诺) 主动器件

ANALOG DEVICES  AD9952YSVZ  芯片, 直接数字合成器DDS 400MSPS, SMD

直接数字合成器 DDS 和调制器，Analog Devices

直接数字合成器 DDS 是多用途设备，用于从一个固定频率的参考时钟创建任意模拟波形。 可用于许多应用领域，如信号生成、通信系统、函数发生器和声音合成器。

### 频率合成器


得捷:
IC DDS 400MHZ 14BIT 48TQFP


欧时:
AD9952YSVZ


立创商城:
AD9952YSVZ


贸泽:
数据采集ADC/DAC – 专业 AD9952 400 MSPS DDS w/ 14 bit DAC


艾睿:
Direct Digital Synthesizer 400MHz 1-DAC 14bit Serial 48-Pin TQFP EP Tray


安富利:
Direct Digital Synthesizer 400MHz 1-DAC 14-Bit Serial 48-Pin TQFP EP Tray


Chip1Stop:
Direct Digital Synthesizer 400MHz 1-DAC 14bit Serial 48-Pin TQFP EP Tray


Verical:
Direct Digital Synthesizer 400MHz 1-DAC 14bit Serial 48-Pin TQFP EP Tray


罗切斯特:
Numeric Controlled Oscillator, CMOS, PQFP48


DeviceMart:
IC DDS 14BIT DAC 1.8V 48-TQFP


Win Source:
IC DDS DAC 14BIT 1.8V 48TQFP


AD9952YSVZ中文资料参数规格
技术参数

频率 400 MHz

电源电压DC 1.71V min

输出接口数 1

输出电流 10 mA

通道数 1

针脚数 48

位数 14

耗散功率 171 mW

采样率 400 MHz

分辨率Bits 14.0

工作温度Max 105 ℃

工作温度Min -40 ℃

数模转换数DAC 1

电源电压 1.71V ~ 1.96V

电源电压Max 1.89 V

电源电压Min 1.71 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 TQFP-48

外形尺寸

长度 7 mm

宽度 7 mm

高度 1 mm

封装 TQFP-48

物理参数

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tray

制造应用 射频通信, Test & Measurement, 信号处理, 测试与测量, Signal Processing, RF Communications

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

AD9952YSVZ引脚图与封装图
AD9952YSVZ引脚图

AD9952YSVZ引脚图

AD9952YSVZ封装图

AD9952YSVZ封装图

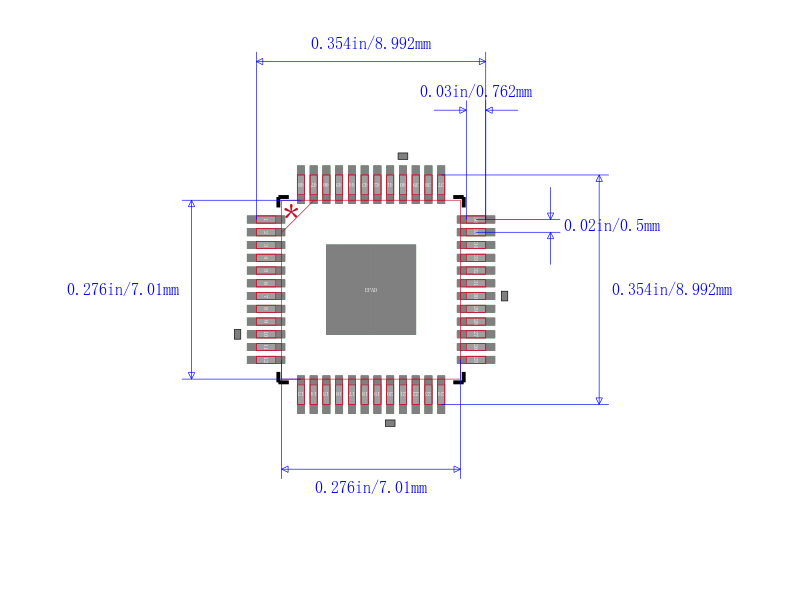

AD9952YSVZ封装焊盘图

AD9952YSVZ封装焊盘图

在线购买AD9952YSVZ
型号 制造商 描述 购买
AD9952YSVZ ADI 亚德诺 ANALOG DEVICES  AD9952YSVZ  芯片, 直接数字合成器DDS 400MSPS, SMD 搜索库存
替代型号AD9952YSVZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： AD9952YSVZ

品牌： ADI 亚德诺

封装： TQFP 14Bit 48Pin 14.0Bit

当前型号

ANALOG DEVICES  AD9952YSVZ  芯片, 直接数字合成器DDS 400MSPS, SMD

当前型号

型号： AD9952YSVZ-REEL7

品牌： 亚德诺

封装：

类似代替

400 MSPS 14位， 1.8 V CMOS直接数字频率合成器 400 MSPS 14-Bit, 1.8 V CMOS Direct Digital Synthesizer

AD9952YSVZ和AD9952YSVZ-REEL7的区别

型号： AD9952YSV

品牌： 亚德诺

封装：

功能相似

400 MSPS 14位， 1.8 V CMOS直接数字频率合成器 400 MSPS 14-Bit, 1.8 V CMOS Direct Digital Synthesizer

AD9952YSVZ和AD9952YSV的区别

型号： AD9952YSV-REEL7

品牌： 亚德诺

封装：

功能相似

400 MSPS 14位， 1.8 V CMOS直接数字频率合成器 400 MSPS 14-Bit, 1.8 V CMOS Direct Digital Synthesizer

AD9952YSVZ和AD9952YSV-REEL7的区别
