1.5KE22CA
ST Microelectronics 意法半导体 分立器件

STMICROELECTRONICS  1.5KE22CA  TVS二极管, Transil 1.5KE系列, 双向, 18.8 V, 30.6 V, 轴向引线, 2 引脚

Transil™ TVS 轴向双向 1500W,STMicroelectronics

### 瞬态电压抑制器,STMicroelectronics


得捷:
TVS DIODE 18.8VWM 39.3VC DO201


欧时:
### Transil™ TVS 轴向双向 1500W,STMicroelectronics### 瞬态电压抑制器,STMicroelectronics


e络盟:
STMICROELECTRONICS  1.5KE22CA  TVS二极管, Transil 1.5KE系列, 双向, 18.8 V, 30.6 V, 轴向引线, 2 引脚


艾睿:
Diode TVS Single Bi-Dir 18.8V 1.5KW 2-Pin DO-201 Ammo


安富利:
Diode TVS Single Bi-Dir 18.8V 1.5KW 2-Pin DO-201 T/R


富昌:
1.5KE Series 22 V 1500 W Bi-Directional Axial Through Hole TVS Diode - DO-201


Chip1Stop:
Diode TVS Single Bi-Dir 18.8V 1.5KW 2-Pin DO-201 T/R


TME:
Diode: transil; 1.5kW; 22V; 49A; bidirectional; DO201


Verical:
Diode TVS Single Bi-Dir 18.8V 1.5KW 2-Pin DO-201 Ammo


Newark:
# STMICROELECTRONICS  1.5KE22CA  Transient Voltage Suppressor, TVS, Transil 1.5KE Series, Bidirectional, 18.8 V, Axial Leaded, 2


1.5KE22CA中文资料参数规格
技术参数

额定电压DC 22.0 V

电容 3700 pF

额定功率 1.50 kW

击穿电压 22 V

电路数 1

针脚数 2

耗散功率 1.5 kW

钳位电压 39.3 V

测试电流 1 mA

最大反向击穿电压 23.1 V

脉冲峰值功率 1500 W

最小反向击穿电压 20.9 V

击穿电压 20.9 V

工作温度Max 175 ℃

工作温度Min -65 ℃

工作结温 175 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 DO-201

外形尺寸

长度 9.5 mm

宽度 5.3 mm

高度 5.3 mm

直径 5.30 mm

封装 DO-201

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, 安全, Industrial, 通用, Safety, Portable Devices, 电源管理, 便携式器材, Power Management, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

1.5KE22CA引脚图与封装图

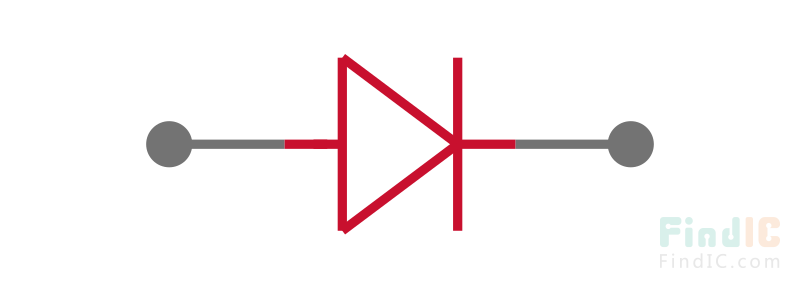

1.5KE22CA引脚图

1.5KE22CA引脚图

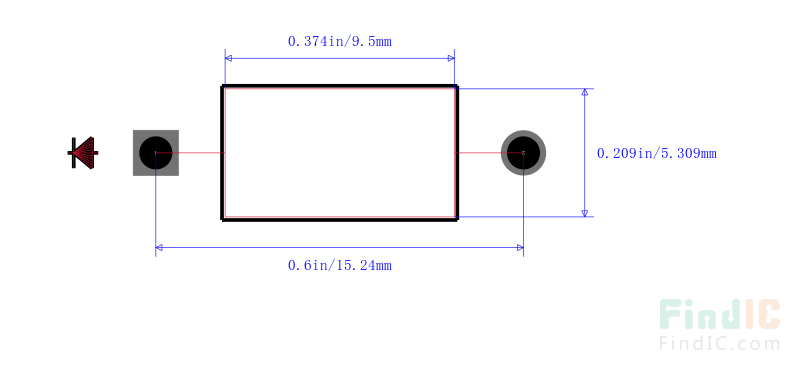

1.5KE22CA封装图

1.5KE22CA封装图

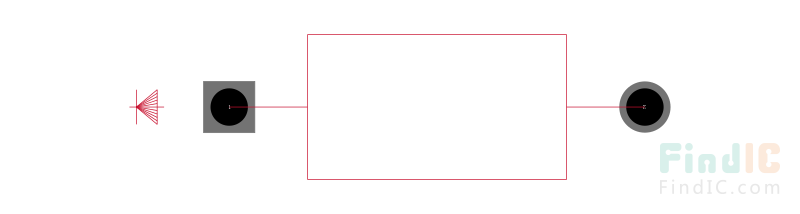

1.5KE22CA封装焊盘图

1.5KE22CA封装焊盘图

在线购买1.5KE22CA
型号 制造商 描述 购买
1.5KE22CA ST Microelectronics 意法半导体 STMICROELECTRONICS  1.5KE22CA  TVS二极管, Transil 1.5KE系列, 双向, 18.8 V, 30.6 V, 轴向引线, 2 引脚 搜索库存
替代型号1.5KE22CA
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: 1.5KE22CA

品牌: ST Microelectronics 意法半导体

封装: DO-201 22V 1.5kW

当前型号

STMICROELECTRONICS  1.5KE22CA  TVS二极管, Transil 1.5KE系列, 双向, 18.8 V, 30.6 V, 轴向引线, 2 引脚

当前型号

型号: 1.5KE22CA-E3/54

品牌: 威世

封装: DO-201

功能相似

VISHAY  1.5KE22CA-E3/54  TVS二极管, AEC-Q446, AEC-Q101 TRANSZORB 1.5KE系列, 双向, 18.8 V, 30.6 V, DO-201, 2 引脚

1.5KE22CA和1.5KE22CA-E3/54的区别

型号: 1V5KE22CA

品牌: 飞兆/仙童

封装: DO-201AE 22V 1.5kW

功能相似

FAIRCHILD SEMICONDUCTOR  1V5KE22CA  TVS二极管, TVS, 1.5KE系列, 双向, 18.8 V, 30.6 V, DO-201AE, 2 引脚

1.5KE22CA和1V5KE22CA的区别
