H8909RDCA
数据手册.pdf
TE Connectivity
泰科
被动器件
H8909RDCA中文资料参数规格
技术参数
容差 ±0.5 %
额定功率 0.25 W
电阻 909 Ω
阻值偏差 ±0.5 %
额定电压 350 V
封装参数
安装方式 Axial
封装 Axial
外形尺寸
长度 7.20 mm
直径 Φ2.50mm
封装 Axial
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±50 ppm/℃
其他
产品生命周期 Active
最小包装 250
符合标准
RoHS标准
含铅标准 无铅
ELV标准 Compliant
H8909RDCA引脚图与封装图
H8909RDCA引脚图

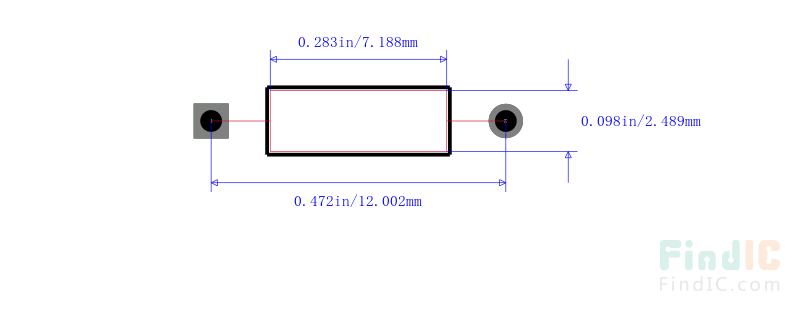

H8909RDCA封装图

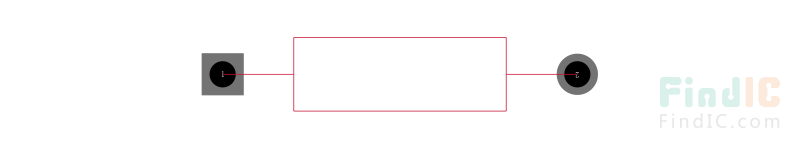

H8909RDCA封装焊盘图
替代型号H8909RDCA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： H8909RDCA 品牌： TE Connectivity 泰科 封装： 909Ω 0.25W ±0.5% | 当前型号 | 909Ω ±0.5% 0.25W1/4W ±50ppm/℃ Φ2.50mm | 当前型号 |
| 型号： H8909RDZA 品牌： 泰科 封装： 909Ω ±0.5% 0.25W | 完全替代 | Res Metal Film 909Ω 0.5% 0.25W1/4W ±100ppm/℃ Conformal Coated AXL Bandoliered | H8909RDCA和H8909RDZA的区别 |
| 型号： H8909RDYA 品牌： 泰科 封装： 909Ω ±0.5% 0.25W | 完全替代 | 金属膜电阻 909Ω ±0.5% 250mW | H8909RDCA和H8909RDYA的区别 |
| 型号： H8909RBCA 品牌： 泰科 封装： 909Ω ±0.1% 0.25W | 类似代替 | Res Metal Film 909Ω 0.1% 0.25W1/4W ±50ppm/℃ Conformal Coated AXL Bandoliered | H8909RDCA和H8909RBCA的区别 |
