H8316RBCA
数据手册.pdf
TE Connectivity
泰科
电子元器件分类
H8316RBCA中文资料参数规格
技术参数
容差 ±0.1 %
额定功率 0.25 W
电阻 316 Ω
阻值偏差 ±0.1 %
工作温度Max 155 ℃
工作温度Min -55 ℃
封装参数
安装方式 Axial
封装 轴向引线
外形尺寸
长度 7.20 mm
直径 Φ2.50mm
脚长度 30 mm
封装 轴向引线
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±50 ppm/℃
其他
产品生命周期 Active
最小包装 250
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
H8316RBCA引脚图与封装图
H8316RBCA引脚图

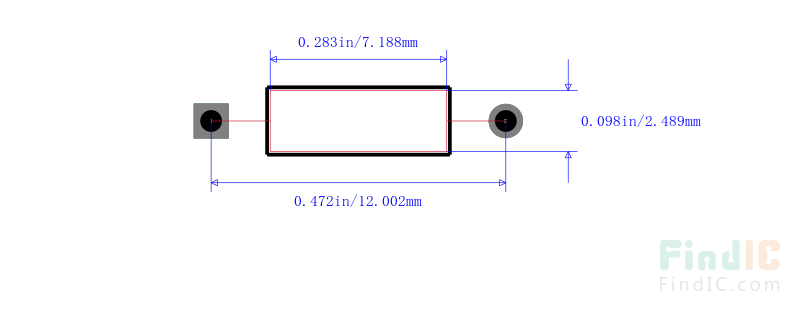

H8316RBCA封装图

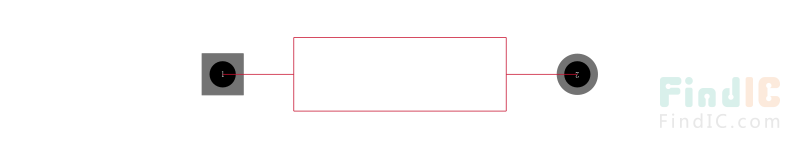

H8316RBCA封装焊盘图
替代型号H8316RBCA
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： H8316RBCA 品牌： TE Connectivity 泰科 封装： 316Ω ±0.1% 0.25W | 当前型号 | 金属膜电阻 316Ω ±0.1% 250mW | 当前型号 |
| 型号： H8316RBDA 品牌： 泰科 封装： 316Ω 0.25W ±0.1% | 完全替代 | Res Metal Film 316Ω 0.1% 0.25W1/4W ±25ppm/℃ Conformal AXL Thru-Hole Bandoliered | H8316RBCA和H8316RBDA的区别 |
| 型号： H8316RBZA 品牌： 泰科 封装： 316Ω ±0.1% 0.25W | 完全替代 | Res Metal Film 316Ω 0.1% 0.25W1/4W ±100ppm/℃ Conformal Coated AXL Bandoliered | H8316RBCA和H8316RBZA的区别 |
| 型号： H8316RBYA 品牌： 泰科 封装： 316Ω 250mW ±0.1% | 功能相似 | 51.1Ω to 976ΩAxial Leaded Precision HOLCO Series resistors have Ultra Precision – down to 0.05% High Pulse Withstand Low Reactance Low TCR- down to 5ppm/°C Long term stability Up to 1 Watt at 70°C Matched sets available to 2ppm/°C ### Metal Film,HOLCO Axial ±0.1% 0.25W70°C 时功率 | 0.25W ---|--- 电阻容差 | ±0.1% 温度系数 | ±15ppm/°C 极限元件电压 | 200V 直流或交流有效值 工作温度 | \- 55°C → +155°C 尺寸 mm --- 主体长度 | 7.2 主体直径 | 2.5 引线长度 | 30 引线直径 | 0.6 | H8316RBCA和H8316RBYA的区别 |
