UVR1E153MRD6
数据手册.pdf
Nichicon
尼吉康
被动器件
UVR1E153MRD6中文资料参数规格
技术参数
额定电压DC 25 V
工作电压 25 VDC
电容 15000 µF
容差 ±20 %
产品系列 UVR
纹波电流 3600 mA
纹波电流高频 3.6A @120Hz
纹波电流低频 4.14A @10kHz
工作温度Max 85 ℃
工作温度Min 40 ℃
额定电压 25 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 12.5 mm
外形尺寸
长度 40 mm
高度 40.0 mm
直径 25.0 mm
封装 Radial, CAN
引脚间距 12.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 180
寿命（小时） 2000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UVR1E153MRD6引脚图与封装图

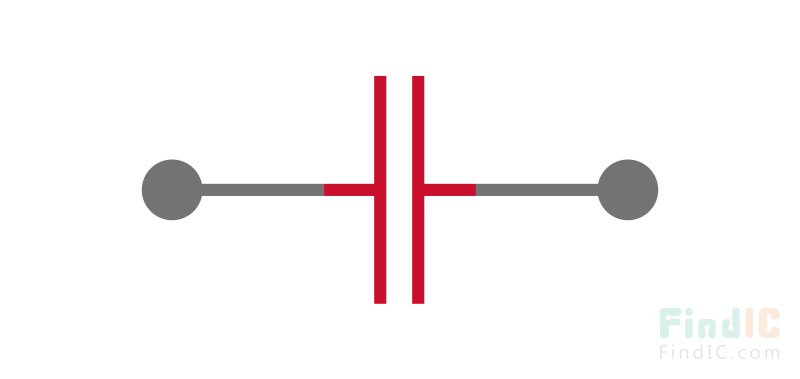

UVR1E153MRD6引脚图
UVR1E153MRD6封装图

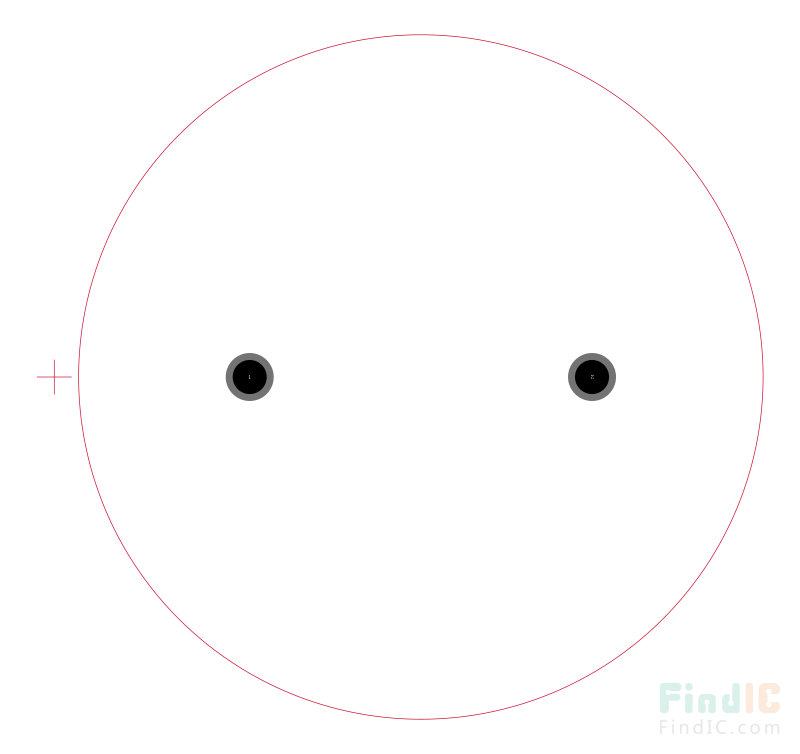

UVR1E153MRD6封装焊盘图
