UVP1H220MPD1TD
数据手册.pdf
Nichicon
尼吉康
被动器件
UVP1H220MPD1TD中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 22 µF
容差 ±20 %
纹波电流 89 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
高度 11.5 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
寿命（小时） 20000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
UVP1H220MPD1TD引脚图与封装图

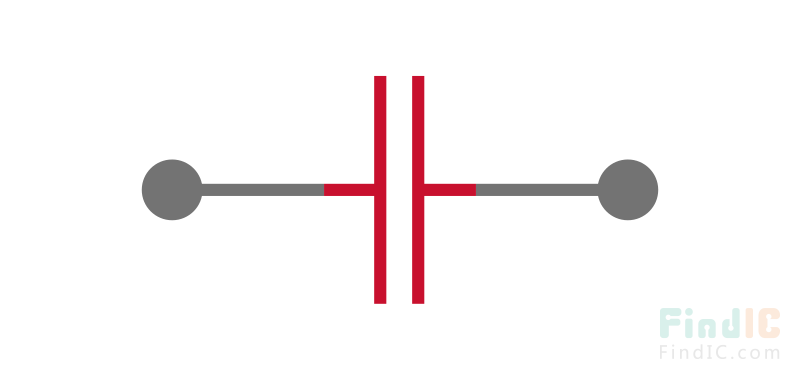

UVP1H220MPD1TD引脚图

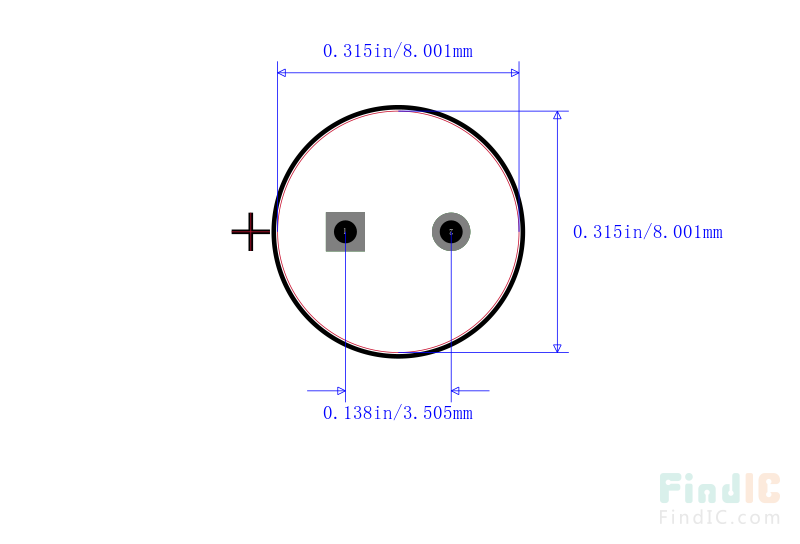

UVP1H220MPD1TD封装图

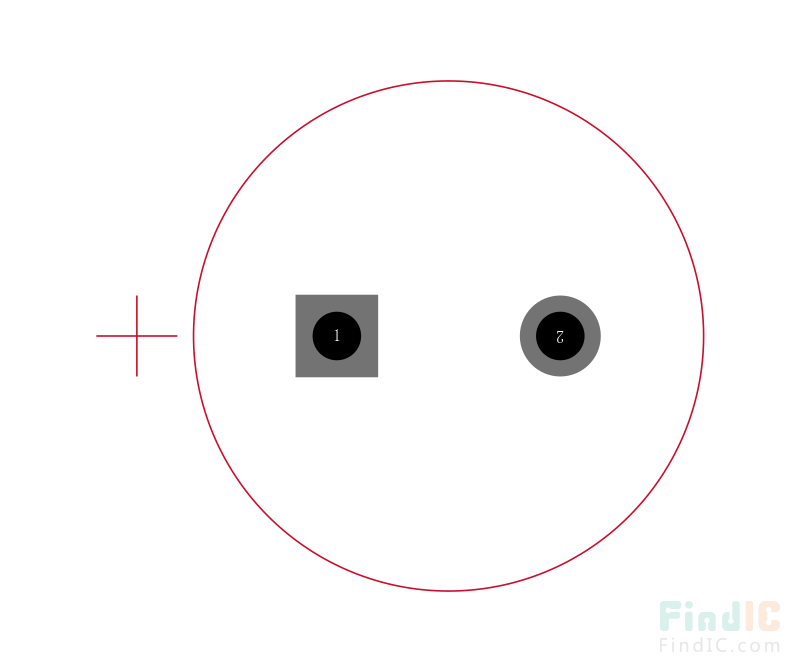

UVP1H220MPD1TD封装焊盘图
