CD74HC109MG4
TI
德州仪器
主动器件
CD74HC109MG4中文资料参数规格
技术参数
频率 60.0 MHz
电源电压DC 2.00V min
输出接口数 1
输出电流 5.20 mA
电路数 2
时钟频率 60 MHz
位数 2
输入电容 10 pF
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 9.9 mm
宽度 3.91 mm
高度 1.5 mm
封装 SOIC-16
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
CD74HC109MG4引脚图与封装图

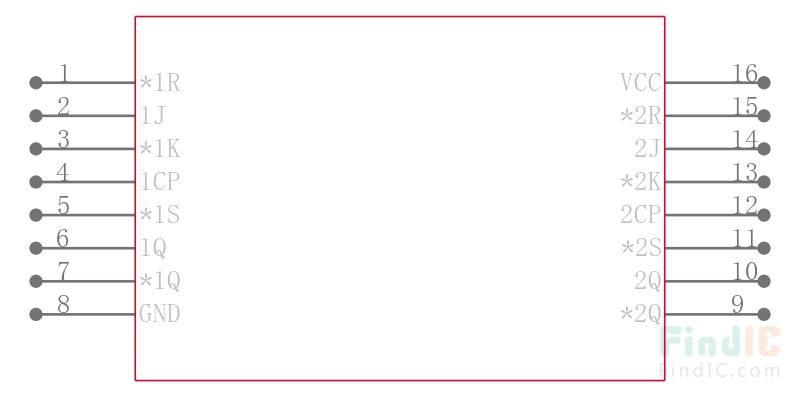

CD74HC109MG4引脚图

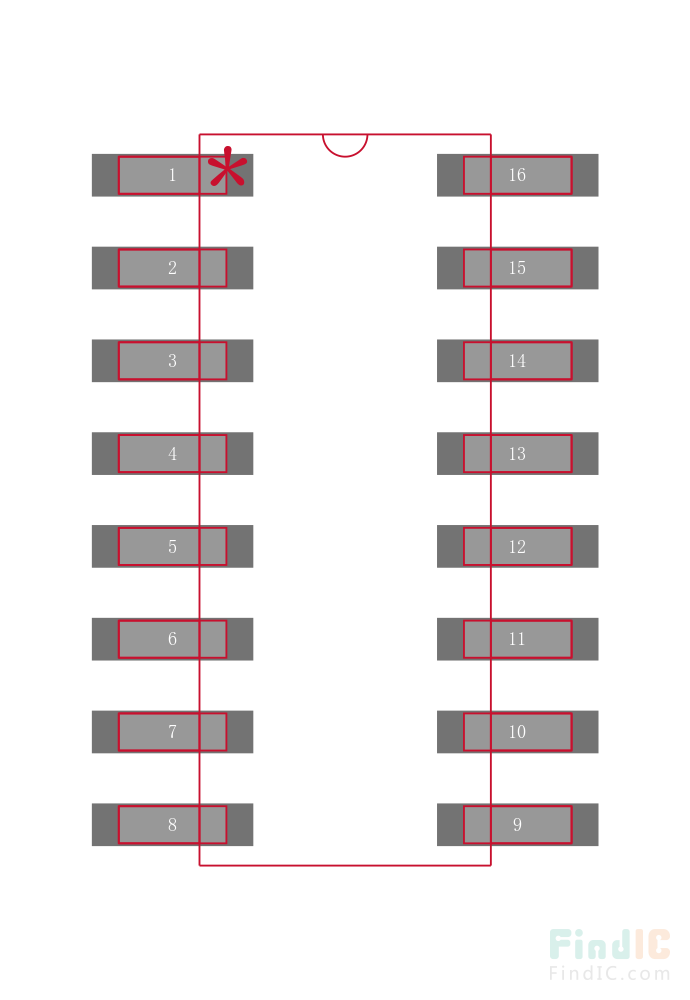

CD74HC109MG4封装图

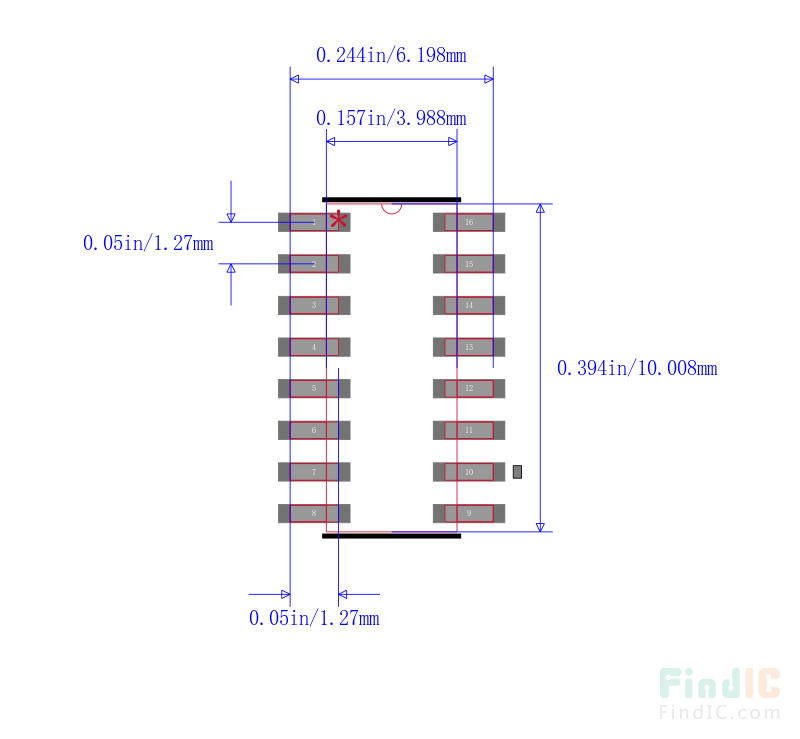

CD74HC109MG4封装焊盘图
在线购买CD74HC109MG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| CD74HC109MG4 | TI 德州仪器 | 双JK触发器具有置位和复位上升沿触发 Dual J-K Flip-Flop with Set and Reset Positive-Edge Trigger | 搜索库存 |
替代型号CD74HC109MG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： CD74HC109MG4 品牌： TI 德州仪器 封装： 16-SOIC 2Bit 2V 16Pin | 当前型号 | 双JK触发器具有置位和复位上升沿触发 Dual J-K Flip-Flop with Set and Reset Positive-Edge Trigger | 当前型号 |
| 型号： CD74HC109ME4 品牌： 德州仪器 封装： 16-SOIC 2Bit 16Pin | 完全替代 | 双JK触发器具有置位和复位上升沿触发 Dual J-K Flip-Flop with Set and Reset Positive-Edge Trigger | CD74HC109MG4和CD74HC109ME4的区别 |
| 型号： CD74HC109M96E4 品牌： 德州仪器 封装： 16-SOIC 2Bit 16Pin | 完全替代 | 双JK触发器具有置位和复位上升沿触发 Dual J-K Flip-Flop with Set and Reset Positive-Edge Trigger | CD74HC109MG4和CD74HC109M96E4的区别 |
| 型号： CD74HC109M96G4 品牌： 德州仪器 封装： SOIC-16 16Pin | 完全替代 | 双JK触发器具有置位和复位上升沿触发 Dual J-K Flip-Flop with Set and Reset Positive-Edge Trigger | CD74HC109MG4和CD74HC109M96G4的区别 |
