TSW-110-22-G-D-RA
数据手册.pdf
Samtec
申泰电子
连接器与适配器
TSW-110-22-G-D-RA中文资料参数规格
技术参数
触点数 20
极性 Male
触点电镀 Gold
排数 2
针脚数 20
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 450 VAC
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
高度 5.56 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-110-22-G-D-RA引脚图与封装图

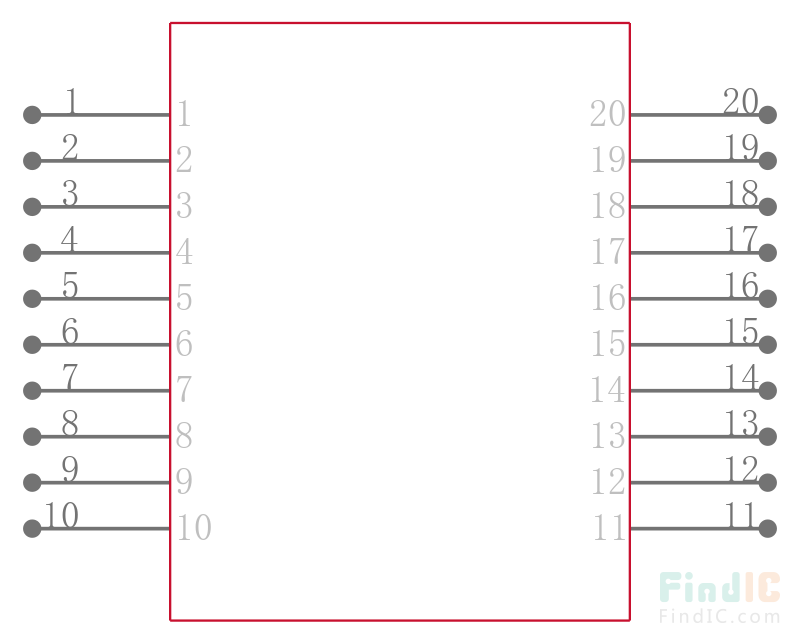

TSW-110-22-G-D-RA引脚图
TSW-110-22-G-D-RA封装图
TSW-110-22-G-D-RA封装焊盘图
