TSW-111-07-L-D
数据手册.pdf
Samtec
申泰电子
连接器
TSW-111-07-L-D中文资料参数规格
技术参数
触点数 22
极性 Male
触点电镀 Gold
排数 2
针脚数 22
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 27.9 mm
宽度 5.08 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-111-07-L-D引脚图与封装图

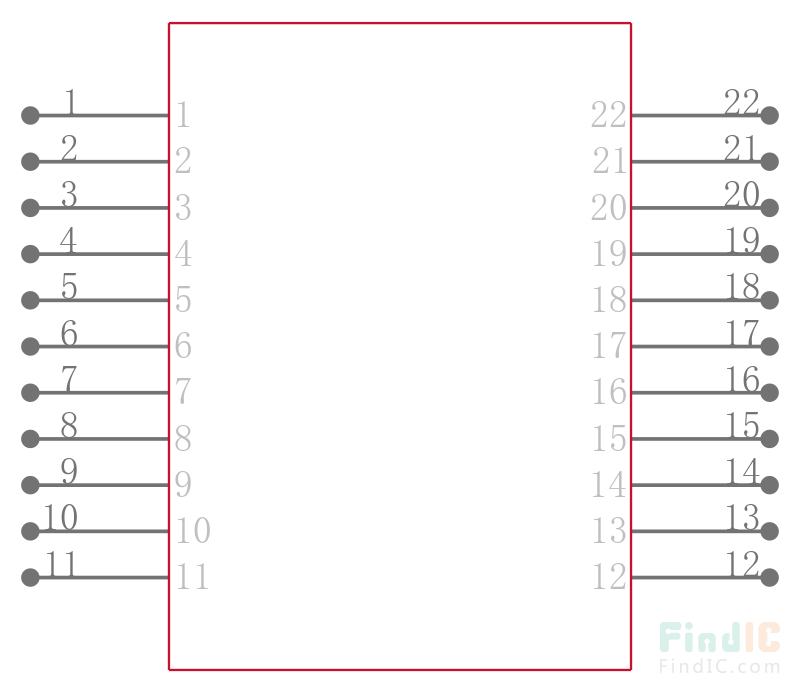

TSW-111-07-L-D引脚图

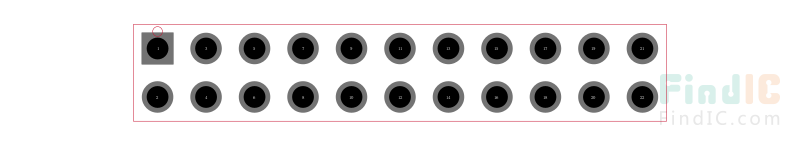

TSW-111-07-L-D封装图

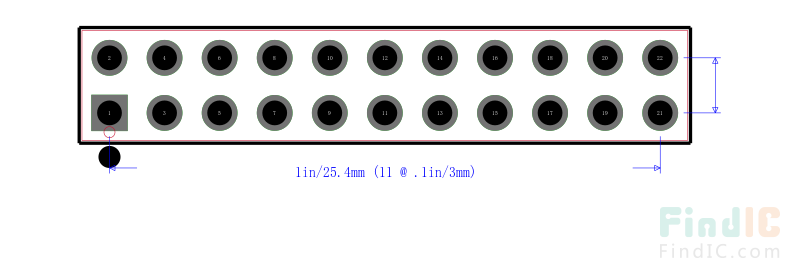

TSW-111-07-L-D封装焊盘图
在线购买TSW-111-07-L-D
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-111-07-L-D | Samtec 申泰电子 | 板至板连接, 垂直, 2.54 mm, 22 触点, 针座, TSW系列, 通孔安装, 2 排 | 搜索库存 |
替代型号TSW-111-07-L-D
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-111-07-L-D 品牌： Samtec 申泰电子 封装： 22Contact 2.54mm Male | 当前型号 | 板至板连接, 垂直, 2.54 mm, 22 触点, 针座, TSW系列, 通孔安装, 2 排 | 当前型号 |
| 型号： TSW-111-07-F-D 品牌： 申泰电子 封装： Male 22Contact | 完全替代 | 2.54mm 方针 | TSW-111-07-L-D和TSW-111-07-F-D的区别 |
| 型号： TSW-111-07-S-D-021 品牌： 申泰电子 封装： Male | 完全替代 | Conn Unshrouded Header HDR 22POS 2.54mm Solder ST Thru-Hole | TSW-111-07-L-D和TSW-111-07-S-D-021的区别 |
