MOC3041M
数据手册.pdf
ON Semiconductor
安森美
电子元器件分类
MOC3041M中文资料参数规格
技术参数
通道数 1
针脚数 6
正向电压 1.25 V
耗散功率 250 mW
隔离电压 4170 Vrms
保持电流 400 µA
正向电流 60 mA
输出电压Max 280 VAC
输入电流Min 60 mA
正向电压Max 1.5 V
正向电流Max 60 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
封装参数
安装方式 Through Hole
引脚数 6
封装 DIP-6
外形尺寸
封装 DIP-6
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bag
制造应用 Industrial Motor, 工业, 照明, Consumer Appliances
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
MOC3041M引脚图与封装图

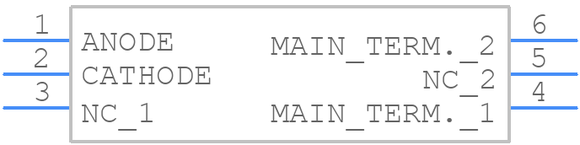

MOC3041M引脚图
MOC3041M封装图

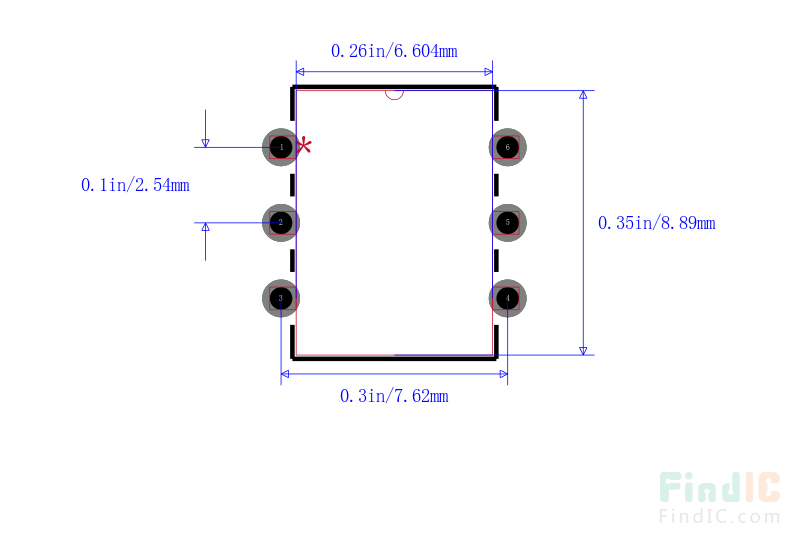

MOC3041M封装焊盘图
