N3433-6203RB
数据手册.pdf
3M
连接器
N3433-6203RB中文资料参数规格
技术参数
触点数 50
极性 Male
触点电镀 Gold
额定电流 1.75 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 50
额定电流Max 1.75 A
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 82.9 mm
宽度 8.30 mm
高度 24.6 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Beige
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Polyester
其他
产品生命周期 Active
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
N3433-6203RB引脚图与封装图

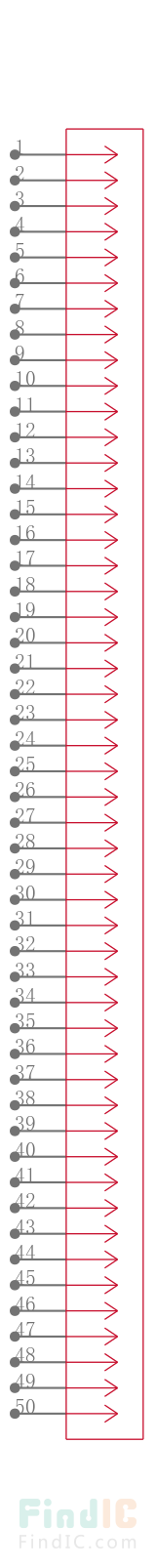

N3433-6203RB引脚图
N3433-6203RB封装图
N3433-6203RB封装焊盘图
在线购买N3433-6203RB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| N3433-6203RB | 3M | Conn Ejector Header HDR 50POS 2.54mm Solder ST Thru-Hole | 搜索库存 |
替代型号N3433-6203RB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： N3433-6203RB 品牌： 3M 封装： 2.54mm Male | 当前型号 | Conn Ejector Header HDR 50POS 2.54mm Solder ST Thru-Hole | 当前型号 |
| 型号： 3433-6503 品牌： 3M 封装： 50Position | 完全替代 | 80610473730 3433-6503=50/Hdr/Bx/Str/Snapinsl/.155 | N3433-6203RB和3433-6503的区别 |
| 型号： XG4A-5072 品牌： 欧姆龙 封装： | 功能相似 | 集管和线壳 Plug ShortLock 50P Straight 2Polarize | N3433-6203RB和XG4A-5072的区别 |
| 型号： 3433-6503UG 品牌： 3M 封装： 50Position | 功能相似 | CONN HEADER 50PS STR SHORT LA | N3433-6203RB和3433-6503UG的区别 |
