N3314-6002RB
数据手册.pdf
3M
连接器
N3314-6002RB中文资料参数规格
技术参数
触点数 14
极性 Male
触点电镀 Gold
额定电流 2 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 14
额定电流Max 1.75 A
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 1 KV
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 37.21 mm
宽度 8.6 mm
高度 17.3 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
绝缘材质 Polyester
工作温度 -55℃ ~ 105℃
外壳材质 Polyester
其他
产品生命周期 Active
包装方式 Tray
制造应用 -, 国防, 军用与航空
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
军工级 Yes
N3314-6002RB引脚图与封装图
N3314-6002RB引脚图

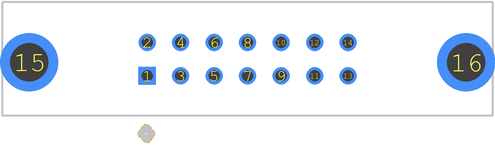

N3314-6002RB封装焊盘图
在线购买N3314-6002RB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| N3314-6002RB | 3M | 3M N3314-6002RB 四壁针座 | 搜索库存 |
替代型号N3314-6002RB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： N3314-6002RB 品牌： 3M 封装： 14Contact 2.54mm Male | 当前型号 | 3M N3314-6002RB 四壁针座 | 当前型号 |
| 型号： N3314-600T02RB 品牌： 3M 封装： 2.54mm Male | 完全替代 | Conn Ejector Header HDR 14POS 2.54mm Press Fit ST Thru-Hole | N3314-6002RB和N3314-600T02RB的区别 |
| 型号： N3314-630T02RB 品牌： 3M 封装： Male | 完全替代 | Conn Ejector Header HDR 14POS 2.54mm Press Fit ST Thru-Hole | N3314-6002RB和N3314-630T02RB的区别 |
| 型号： 3314-6502UG 品牌： 3M 封装： 2.54mm | 完全替代 | Conn Ejector Header HDR 14POS 2.54mm Solder ST Thru-Hole | N3314-6002RB和3314-6502UG的区别 |
