N3314-6202RB

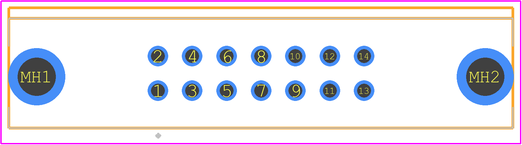

3M  N3314-6202RB  线至板连接器, 短锁定, 3000系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排

D3000 系列 2.54 x 2.54mm 有罩印刷电路板弹射管座

D3000 系列印刷电路板通孔安装线对板管座，带双排方形引脚，以 2.54 x 2.54 mm 节距排列。这些 D3000 系列管座完全覆盖，可保护触点免受损坏，具有安装孔，用于牢固连接至印刷电路板。这些 D3000 系列印刷电路板管座弹射闩锁可牢固连接至匹配的，并在需要时易于移除。弹射闩锁的设计具有卷引脚，用于在高振动应用中增加保持力，并可防止弹射时发生断裂。弹射闩锁可随管座一起提供或单独购买。这些 D3000 系列有罩印刷电路板管座在外壳中含有一个切口，以容纳具有中心凸缘极化的配接连接器。还提供额外极化的插槽，可实现快速连接并最大程度减少偏差。还可通过使用极化键（3M 部件号 N3518）实现军用极化。这些管座型号提供的外壳由高温 PCT 热塑性塑料制成，使其适用于高达 260°C 的无铅焊接处理 JEDEC J-STD-020C。 这些 D3000 系列管座可直角或垂直安装，并具有各种触点编号，为您的线对板要求提供了通用型解决方案。

### 特点和优势

4 壁罩，用于提供触点保护

中心凸缘极化

可使用 N3518 极化键实现军用极化

前缀“N”的部件号具有高温 PCT 外壳

部件号 X3XXX-0 没有安装弹射器闩锁

部件号 X3XXX-2 具有短卷引脚闩锁弹射器

部件号 X3XXX-2 具有长卷引脚闩锁弹射器

弹射器闩锁单独提供，请参见典型库存号 827-3562

提供用于安装盘头螺纹切割螺钉（库存号 448-5562）和六角头螺栓、螺母和垫圈（库存号 827-7706）。

提供 BC’极化凹口

坚固的短卷引脚型弹出器闩锁

高温 PCT 外壳支持高达 260°C 的“无铅”焊接工艺 JEDEC J-STD-020C
