NCP303LSN15T1G

NCP303LSN15T1G

数据手册.pdf
ON Semiconductor 安森美 主动器件

电压检测器系列具有可编程延迟 Voltage Detector Series with Programmable Delay

Make sure the components in your circuit are protected from unwanted voltage spikes by using this voltage detector voltage monitor IC from . This component will be shipped in tape and reel packaging to allow for effective mounting and safe delivery. It has a typical reset threshold voltage of 1.5 V, with a minimum of 1.47 V and a maximum of 1.53 V. This voltage supervisor IC has an operating temperature range of -40 °C to 125 °C. This device has a minimum operating supply voltage of 0.8 V and a maximum of 10 V.

NCP303LSN15T1G中文资料参数规格
技术参数

电源电压DC 800mV min

无卤素状态 Halogen Free

供电电流 450 nA

阈值电压 1.5 V

复位电压Min 1.47 V

复位电压Max 1.53 V

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 2 %

电源电压Max 10 V

电源电压Min 0.8 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Powertrain, Infotainment, Instrument Cluster, Nagivator, Battery Backup Detection, Braking, Body Electronic, Microprocessor Reset Controller, Low Battery Detection, Occupant Protection, Occupant Comfort, Power Fail Indicator

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

NCP303LSN15T1G引脚图与封装图

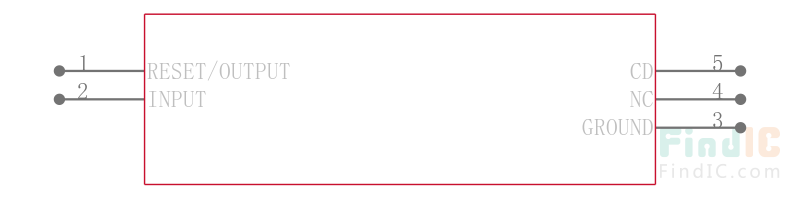

NCP303LSN15T1G引脚图

NCP303LSN15T1G引脚图

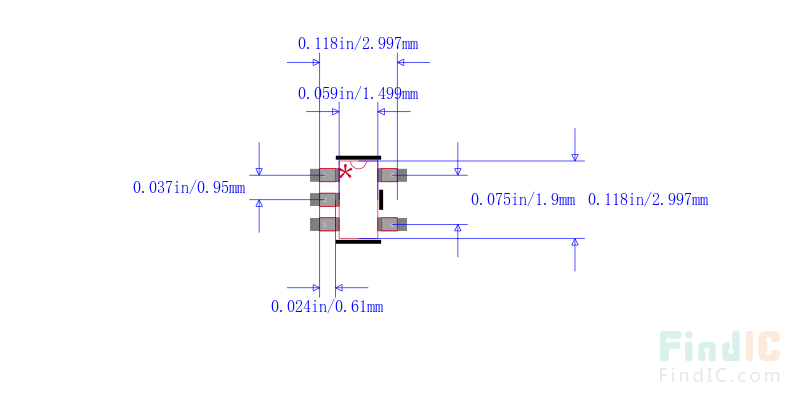

NCP303LSN15T1G封装图

NCP303LSN15T1G封装图

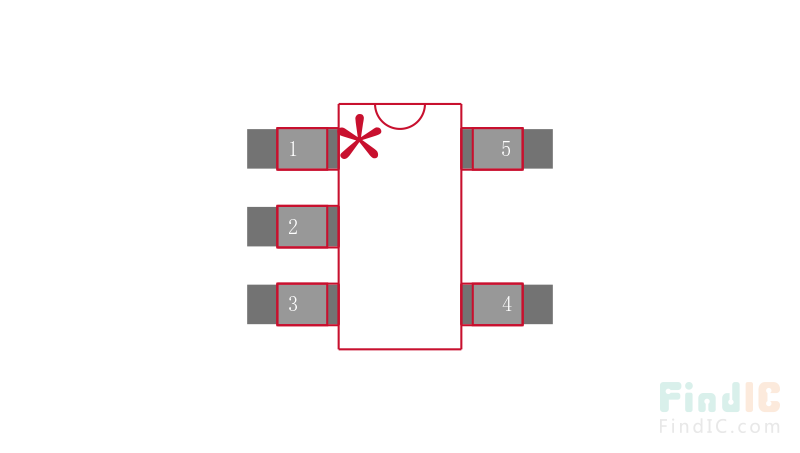

NCP303LSN15T1G封装焊盘图

NCP303LSN15T1G封装焊盘图

在线购买NCP303LSN15T1G
型号 制造商 描述 购买
NCP303LSN15T1G ON Semiconductor 安森美 电压检测器系列具有可编程延迟 Voltage Detector Series with Programmable Delay 搜索库存
替代型号NCP303LSN15T1G
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： NCP303LSN15T1G

品牌： ON Semiconductor 安森美

封装： TSOP 800mV 5Pin

当前型号

电压检测器系列具有可编程延迟 Voltage Detector Series with Programmable Delay

当前型号

型号： NCP303LSN15T1

品牌： 安森美

封装： SOT-23 800mV 5Pin

完全替代

电压检测器系列具有可编程延迟 Voltage Detector Series with Programmable Delay

NCP303LSN15T1G和NCP303LSN15T1的区别
