NCP303LSN10T1G

NCP303LSN10T1G

数据手册.pdf
ON Semiconductor 安森美 主动器件

On Semiconductor### 微处理器电源电压监控和复位电路电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路

受检测电压数Number of Voltages Monitored| 1 \---|--- 检测电压/复位阈值电压VDETVoltage - Threshold| 1V 工作电压VINVoltage - Supply| 12V 高/低有效复位Reset| 低 Active Low 输出类型Output Type| open drain 看门狗Watchdog| 无 No 功耗PdPower Dissipation| Description & Applications| •Voltage Detector Series with Programmable Delay • Quiescent Current of 0.5 µA Typical • High Accuracy Under Voltage Threshold of 2.0% • Externally Programmable Time Delay Generator • Wide Operating Voltage Range of 0.8 V to 10 V • Complementary or Open Drain Output • Active Low or Active High Reset • Microprocessor Reset Controller • Low Battery Detection • Power Fail Indicator • Battery Backup Detection 描述与应用| •电压检测器系列具有可编程延迟 •静态电流为0.5μA典型 •高精度欠压阈值2.0% •外部可编程延时发生器 •宽工作电压范围为0.8 V至10 V •互补或开漏输出 •低电平或高电平有效复位 •微处理器复位控制器 •电池低电压检测 •电源故障指示器 •电池备份检测

NCP303LSN10T1G中文资料参数规格
技术参数

电源电压DC 800mV min

无卤素状态 Halogen Free

供电电流 450 nA

针脚数 5

阈值电压 1 V

复位电压Min 0.98 V

复位电压Max 1.02 V

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 2 %

电源电压Max 10 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 3 mm

宽度 1.5 mm

高度 1 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Nagivator, Microprocessor Reset Controller, Powertrain, Occupant Comfort, Instrument Cluster, Occupant Protection, Braking, Body Electronic, Infotainment, Power Fail Indicator, Low Battery Detection, Battery Backup Detection

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

NCP303LSN10T1G引脚图与封装图

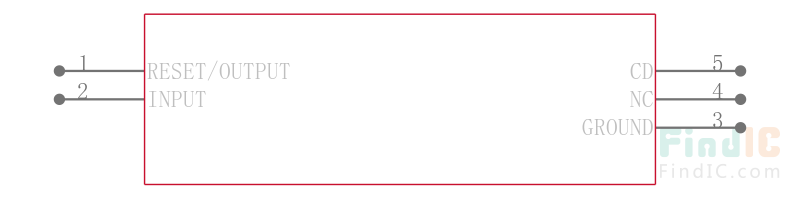

NCP303LSN10T1G引脚图

NCP303LSN10T1G引脚图

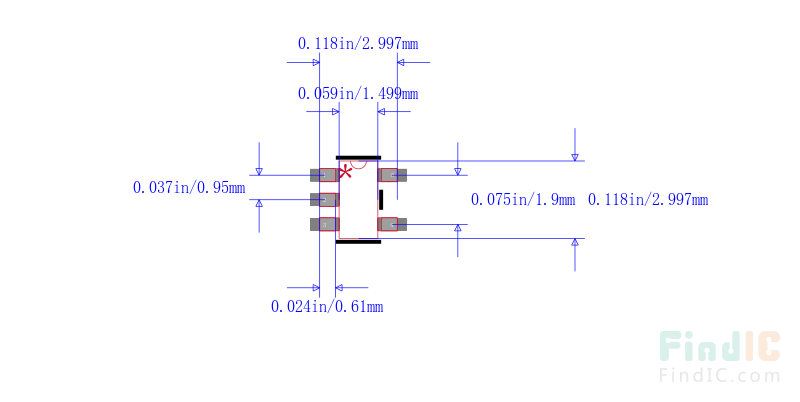

NCP303LSN10T1G封装图

NCP303LSN10T1G封装图

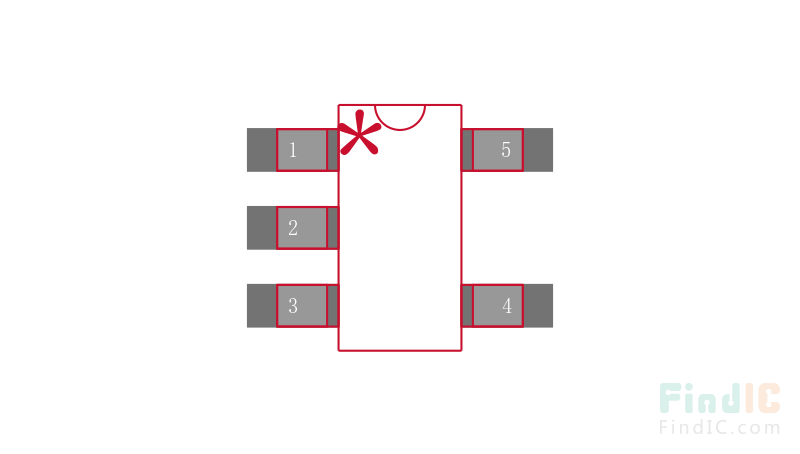

NCP303LSN10T1G封装焊盘图

NCP303LSN10T1G封装焊盘图
