HTSW-106-14-S-S
数据手册.pdf
Samtec
申泰电子
连接器
HTSW-106-14-S-S中文资料参数规格
技术参数
触点数 6
极性 Male
排数 1
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
外形尺寸
长度 15.24 mm
宽度 2.48 mm
高度 10.67 mm
物理参数
外壳颜色 Natural
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bag
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
HTSW-106-14-S-S引脚图与封装图

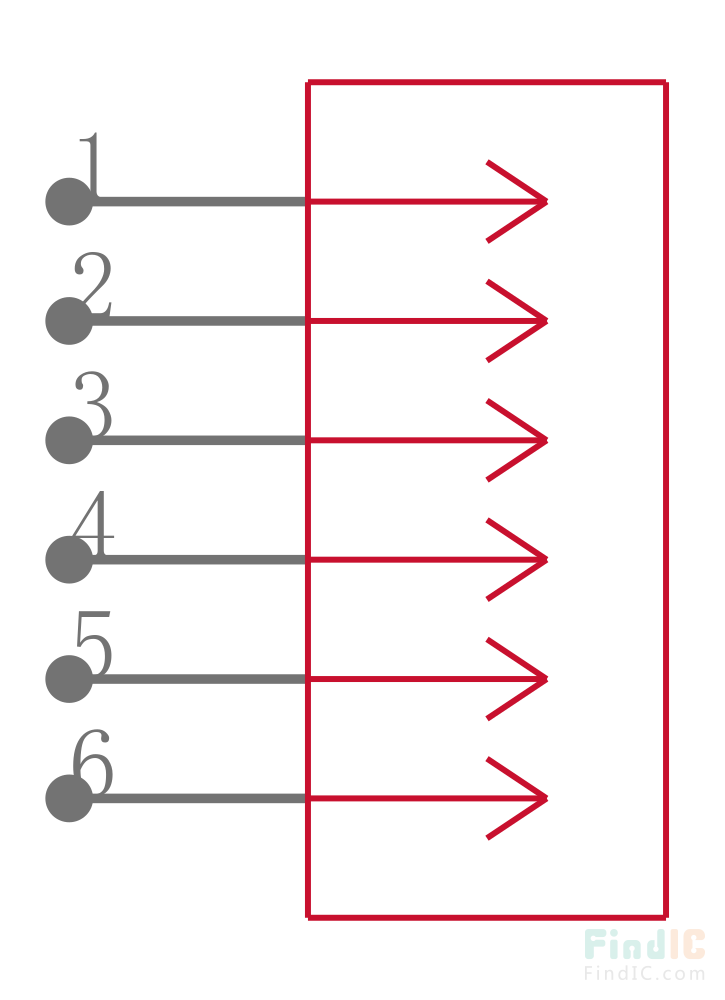

HTSW-106-14-S-S引脚图

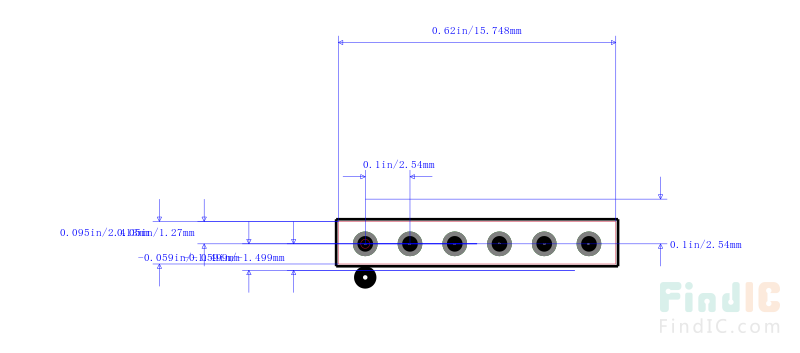

HTSW-106-14-S-S封装图

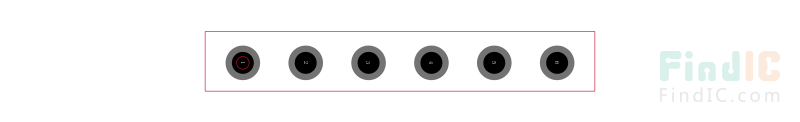

HTSW-106-14-S-S封装焊盘图
在线购买HTSW-106-14-S-S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| HTSW-106-14-S-S | Samtec 申泰电子 | Conn Unshrouded Header HDR 6POS 2.54mm Solder ST Thru-Hole | 搜索库存 |
替代型号HTSW-106-14-S-S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： HTSW-106-14-S-S 品牌： Samtec 申泰电子 封装： Male | 当前型号 | Conn Unshrouded Header HDR 6POS 2.54mm Solder ST Thru-Hole | 当前型号 |
| 型号： HTSW-106-14-G-S 品牌： 申泰电子 封装： Male 6Contact | 完全替代 | SAMTEC HTSW-106-14G-S Board-To-Board Connector, 2.54mm, 6Contacts, Header, HTSW Series, Through Hole, 1Rows | HTSW-106-14-S-S和HTSW-106-14-G-S的区别 |
| 型号： HTSW-106-14-F-S 品牌： 申泰电子 封装： Male 6Contact | 完全替代 | SAMTEC HTSW-106-14F-S Board-To-Board Connector, 2.54mm, 6Contacts, Header, HTSW Series, Through Hole, 1Rows | HTSW-106-14-S-S和HTSW-106-14-F-S的区别 |
| 型号： HTSW-106-14-L-S 品牌： 申泰电子 封装： Male 6Contact | 完全替代 | 2.54mm 方针 | HTSW-106-14-S-S和HTSW-106-14-L-S的区别 |
