HTSW-104-07-G-S
数据手册.pdf
Samtec
申泰电子
连接器
HTSW-104-07-G-S中文资料参数规格
技术参数
触点数 4
极性 Male
触点电镀 Gold
排数 1
针脚数 4
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Natural
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Bag
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 无铅
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
HTSW-104-07-G-S引脚图与封装图

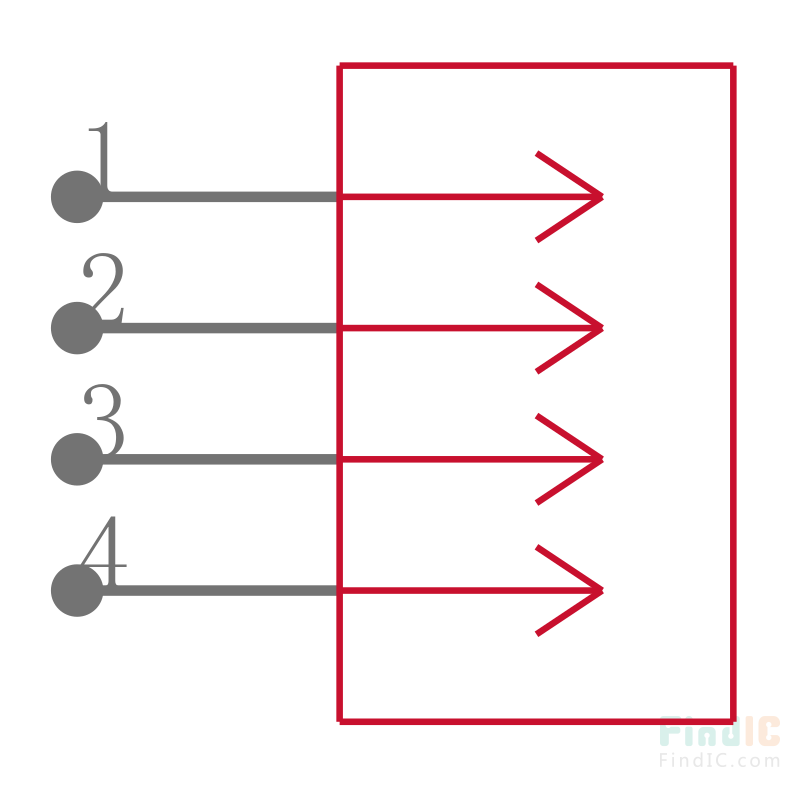

HTSW-104-07-G-S引脚图

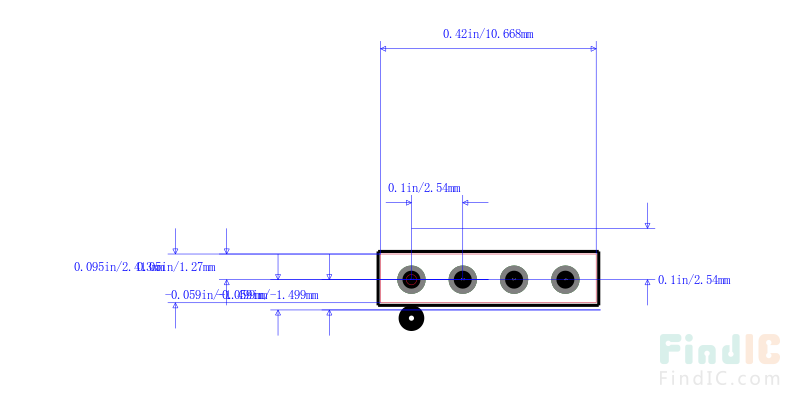

HTSW-104-07-G-S封装图

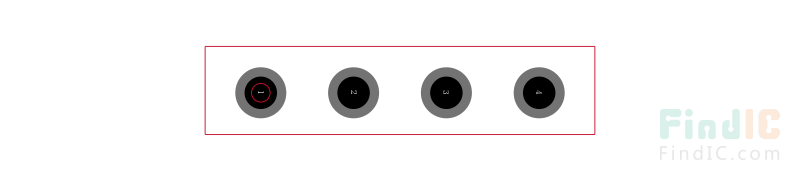

HTSW-104-07-G-S封装焊盘图
在线购买HTSW-104-07-G-S
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| HTSW-104-07-G-S | Samtec 申泰电子 | 板至板连接, 竖直, 2.54 mm, 4 触点, 针座, HTSW Series, 通孔安装, 1 排 | 搜索库存 |
替代型号HTSW-104-07-G-S
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： HTSW-104-07-G-S 品牌： Samtec 申泰电子 封装： 4Contact 2.54mm Male | 当前型号 | 板至板连接, 竖直, 2.54 mm, 4 触点, 针座, HTSW Series, 通孔安装, 1 排 | 当前型号 |
| 型号： HTSW-104-07-F-S 品牌： 申泰电子 封装： 4Contact 2.54mm Male | 完全替代 | 2.54mm 方针 | HTSW-104-07-G-S和HTSW-104-07-F-S的区别 |
| 型号： BG030-04-A-0450-0300-N-G 品牌： Global Connector Technology 封装： Male 4Contact | 类似代替 | GLOBAL CONNECTOR TECHNOLOGY BG030-04-A-0450-0300-N-G 板至板连接器, 针座, 4路, 1排 | HTSW-104-07-G-S和BG030-04-A-0450-0300-N-G的区别 |
| 型号： M20-9990445 品牌： Harwin 封装： Male 4Contact | 功能相似 | HARWIN M20-9990445 板至板连接, M20系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排 | HTSW-104-07-G-S和M20-9990445的区别 |
