NCP301LSN45T1

NCP301LSN45T1

数据手册.pdf
ON Semiconductor 安森美 主动器件

NCP301LSN45T1 电压检测器电源IC 4.5V SOT-153/SOT23?5/TSOP?5/SC59?5 marking/标记 NXA 微处理器复位控制器

受检测电压数Number of Voltages Monitored| 1 \---|--- 检测电压/复位阈值电压VDETVoltage - Threshold| 4.5V 工作电压VINVoltage - Supply| 12V 高/低有效复位Reset| 高 Active High 输出类型Output Type| open drain 看门狗Watchdog| 无 No 功耗PdPower Dissipation| Description & Applications| •Voltage Detector Series • Quiescent Current of 0.5 A Typical • High Accuracy Undervoltage Threshold of 2.0% • Wide Operating Voltage Range of 0.8 V to 10 V • Complementary or Open Drain Reset Output • Active Low or Active High Reset Output • Pb−Free Packages are Available • Microprocessor Reset Controller • Low Battery Detection • Power Fail Indicator • Battery Backup Detection 描述与应用| •电压检测器系列 •静态电流典型的0.5 •高精度欠压阈值2.0% •宽工作电压范围为0.8 V至10 V •互补或开漏复位输出 •低电平或高电平有效复位输出 •无铅包可用 •微处理器复位控制器 •电池低电压检测 •电源故障指示器 •电池备份检测

NCP301LSN45T1中文资料参数规格
技术参数

电源电压DC 10.0V max

额定电流 70.0 mA

输出电压 ≥300 mV

供电电流 520 nA

阈值电压 4.5 V

封装参数

安装方式 Surface Mount

封装 TSOT-23-5

外形尺寸

封装 TSOT-23-5

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Body Electroincs, Low Battery Detection, Occupant Comfort, Braking, Occupant Protection, Power Fail Indicator, Instrument Cluster, Nagivator, Infotainment, Battery Backup Detection, Powertrain, Microprocessor Reset Controller

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

NCP301LSN45T1引脚图与封装图
NCP301LSN45T1引脚图

NCP301LSN45T1引脚图

NCP301LSN45T1封装图

NCP301LSN45T1封装图

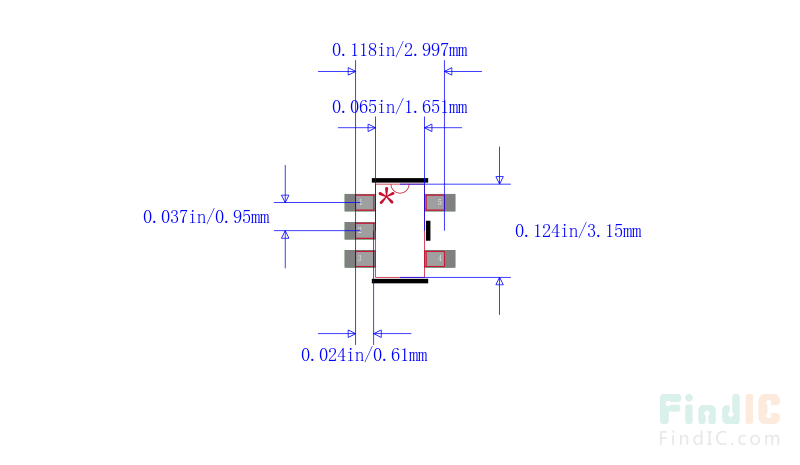

NCP301LSN45T1封装焊盘图

NCP301LSN45T1封装焊盘图

在线购买NCP301LSN45T1
型号 制造商 描述 购买
NCP301LSN45T1 ON Semiconductor 安森美 NCP301LSN45T1 电压检测器电源IC 4.5V SOT-153/SOT23?5/TSOP?5/SC59?5 marking/标记 NXA 微处理器复位控制器 搜索库存
替代型号NCP301LSN45T1
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: NCP301LSN45T1

品牌: ON Semiconductor 安森美

封装: SOT-23 10V

当前型号

NCP301LSN45T1 电压检测器电源IC 4.5V SOT-153/SOT23?5/TSOP?5/SC59?5 marking/标记 NXA 微处理器复位控制器

当前型号

型号: NCP301LSN45T1G

品牌: 安森美

封装: TSOP 10V 5Pin

功能相似

NCP301 系列 4.5 V 阈值 10 V 电源电压 监控器 检测器 - TSOP-5

NCP301LSN45T1和NCP301LSN45T1G的区别
