NCP300LSN46T1G
数据手册.pdf
ON Semiconductor
安森美
主动器件
NCP300LSN46T1G中文资料参数规格
技术参数
电源电压DC 800mV min
无卤素状态 Halogen Free
供电电流 520 nA
阈值电压 4.6 V
复位电压Min 4.508 V
复位电压Max 4.692 V
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 2 %
电源电压Max 10 V
电源电压Min 0.8 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 3 mm
宽度 1.5 mm
高度 1 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Powertrain, Nagivator, Instrument Cluster, Occupant Protection, Microprocessor Reset Controller, Power Fail Indicator, Low Battery Detection, Infotainment, Body Electroincs, Occupant Comfort, Battery Backup Detection, Braking
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
NCP300LSN46T1G引脚图与封装图
NCP300LSN46T1G引脚图

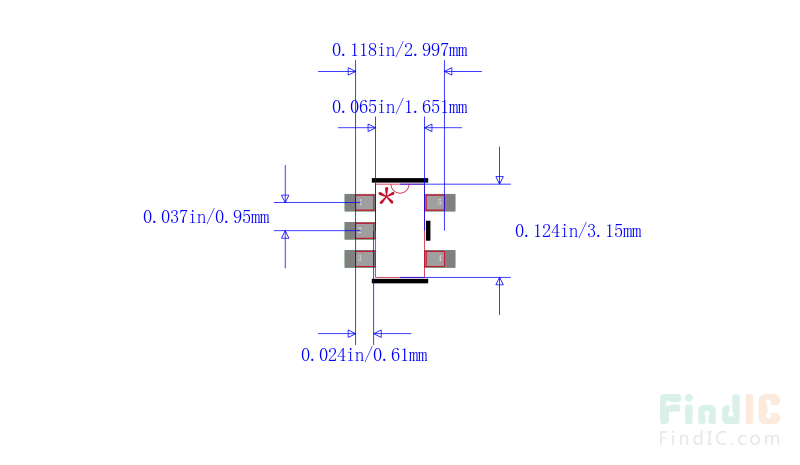

NCP300LSN46T1G封装图

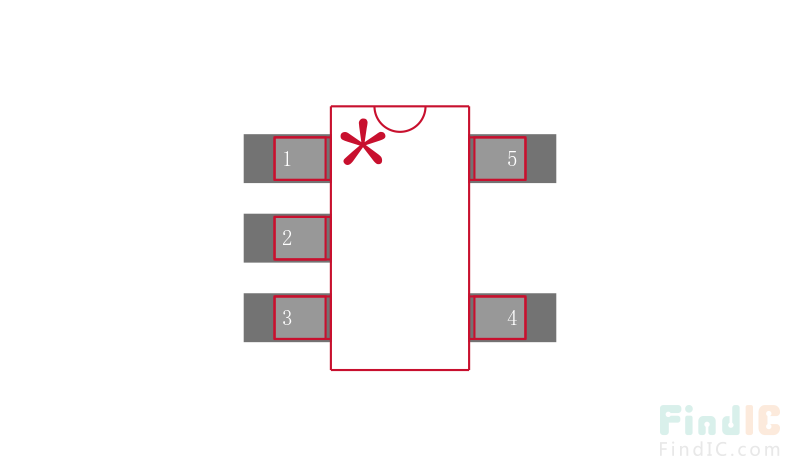

NCP300LSN46T1G封装焊盘图
