350211-1
数据手册.pdf
TE Connectivity
泰科
连接器
350211-1中文资料参数规格
技术参数
触点数 4
极性 Male
触点电镀 Tin
额定电压AC 250 V
额定电流 12 A
绝缘电阻 500 MΩ
排数 1
方向 Vertical
电路数 4
易燃性等级 UL 94 V-2
针脚数 4
接触电阻 4.00 mΩ
拔插次数 50
安装角度 180 °
额定电流Max 12A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 250 VAC
额定电压 250 VAC
接触电阻Max 3.25 mΩ
封装参数
安装方式 Through Hole
引脚数 4
封装 Through Hole
引脚间距 5.08 mm
外形尺寸
长度 25.4 mm
宽度 9.65 mm
高度 10.29 mm
封装 Through Hole
引脚间距 5.08 mm
物理参数
外壳颜色 Natural
颜色 Natural
触点材质 Phosphor Bronze
材质 Nylon
工作温度 -55℃ ~ 105℃
外壳材质 Nylon
其他
产品生命周期 Active
包装方式 Bag
制造应用 工业, Power, 通用, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
海关信息
ECCN代码 EAR99
HTS代码 8536694040
350211-1引脚图与封装图

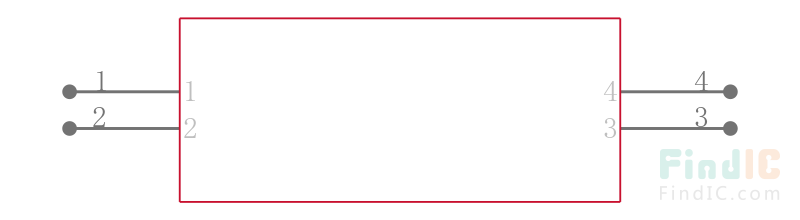

350211-1引脚图

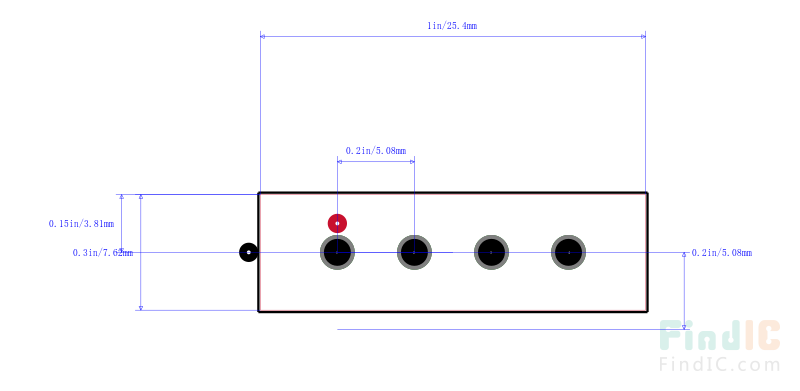

350211-1封装图

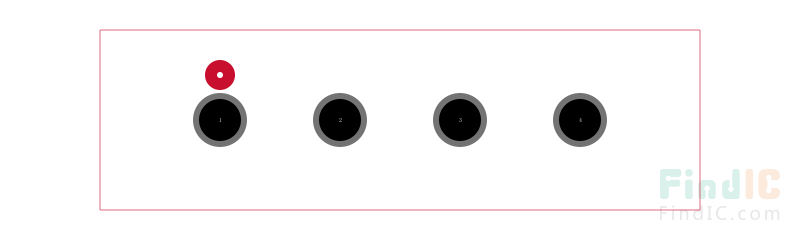

350211-1封装焊盘图
