NE5532D8G
数据手册.pdf
ON Semiconductor
安森美
主动器件
NE5532D8G中文资料参数规格
技术参数
电源电压DC 22.0V max
工作电压 3V ~ 20V
无卤素状态 Halogen Free
供电电流 8 mA
电路数 2
通道数 2
针脚数 8
耗散功率 780 mW
共模抑制比 70 dB
带宽 10 MHz
转换速率 9.00 V/μs
增益频宽积 10 MHz
输入补偿电压 500 µV
输入偏置电流 200 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 10 MHz
耗散功率Max 780 mW
共模抑制比Min 70 dB
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 5 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
NE5532D8G引脚图与封装图

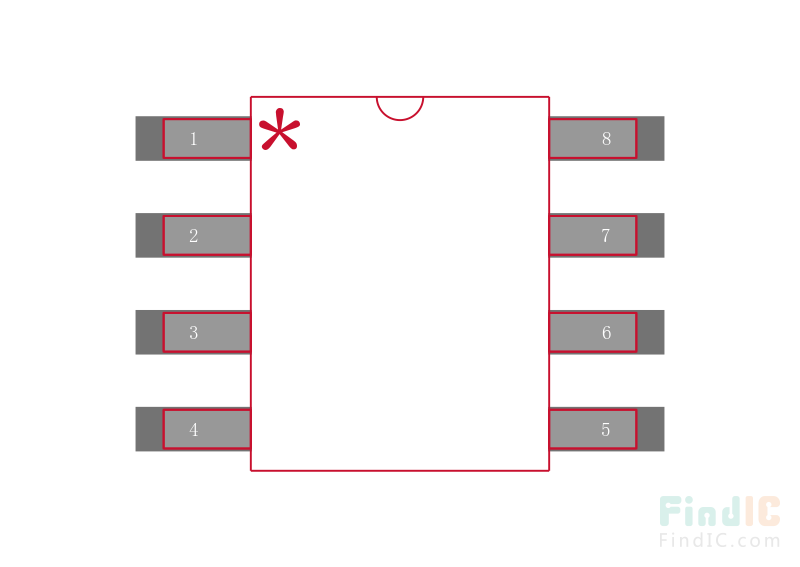

NE5532D8G引脚图
NE5532D8G封装图
NE5532D8G封装焊盘图
在线购买NE5532D8G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| NE5532D8G | ON Semiconductor 安森美 | NE5532、SE5532、内部补偿、低噪声双运算放大器，ON Semiconductor ON Semiconductor NE5532/SE5532 是双高性能低噪音运算放大器。 这些运算放大器适用于高质量的专业音频设备、仪器仪表和控制电路以及电话信道放大器应用。 它们对等于一的收益予以内部补偿。 如果低噪音在您的设计中至关重要，建议使用A后缀型号，因为它们保证了噪音电压规格。 小信号带宽：10 MHz 输出驱动能力：600 Ω，10 V 有效值 输入噪音电压：5.0 nV/平方根赫兹（典型） 直流电压增益：50000 交流电压增益：10 kHz 时为 2200 功率带宽：140 kHz 高转换速率：9.0 V/μs 大电源电压范围：±3.0 至 ±20 V 单位增益补偿 ### 运算放大器，ON Semiconductor | 搜索库存 |
替代型号NE5532D8G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： NE5532D8G 品牌： ON Semiconductor 安森美 封装： SOIC | 当前型号 | NE5532、SE5532、内部补偿、低噪声双运算放大器，ON SemiconductorON Semiconductor NE5532/SE5532 是双高性能低噪音运算放大器。 这些运算放大器适用于高质量的专业音频设备、仪器仪表和控制电路以及电话信道放大器应用。 它们对等于一的收益予以内部补偿。 如果低噪音在您的设计中至关重要，建议使用A后缀型号，因为它们保证了噪音电压规格。小信号带宽：10 MHz 输出驱动能力：600 Ω，10 V 有效值 输入噪音电压：5.0 nV/平方根赫兹（典型） 直流电压增益：50000 交流电压增益：10 kHz 时为 2200 功率带宽：140 kHz 高转换速率：9.0 V/μs 大电源电压范围：±3.0 至 ±20 V 单位增益补偿 ### 运算放大器，ON Semiconductor | 当前型号 |
| 型号： NE5532D8R2G 品牌： 安森美 封装： SOIC | 类似代替 | NE5532、SE5532、内部补偿、低噪声双运算放大器，ON SemiconductorON Semiconductor NE5532/SE5532 是双高性能低噪音运算放大器。 这些运算放大器适用于高质量的专业音频设备、仪器仪表和控制电路以及电话信道放大器应用。 它们对等于一的收益予以内部补偿。 如果低噪音在您的设计中至关重要，建议使用A后缀型号，因为它们保证了噪音电压规格。小信号带宽：10 MHz 输出驱动能力：600 Ω，10 V 有效值 输入噪音电压：5.0 nV/平方根赫兹（典型） 直流电压增益：50000 交流电压增益：10 kHz 时为 2200 功率带宽：140 kHz 高转换速率：9.0 V/μs 大电源电压范围：±3.0 至 ±20 V 单位增益补偿 ### 运算放大器，ON Semiconductor | NE5532D8G和NE5532D8R2G的区别 |
| 型号： NE5532DR 品牌： 德州仪器 封装： SOIC 10MHz 2Channel 8Pin | 功能相似 | Texas Instruments | NE5532D8G和NE5532DR的区别 |
| 型号： NE5532ADR 品牌： 德州仪器 封装： SOIC 10MHz 2Channel 8Pin | 功能相似 | Texas Instruments | NE5532D8G和NE5532ADR的区别 |
