5-103168-6
数据手册.pdf
TE Connectivity
泰科
连接器
5-103168-6中文资料参数规格
技术参数
触点数 16
极性 Male
触点电镀 Gold, Tin, Tin over Nickel
额定电压AC 250 V
额定电流 3 A
绝缘电阻 500 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 16
安装角度 180 °
额定电流Max 3A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 23.2 mm
宽度 11.2 mm
高度 11.17 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
材质 Thermoplastic
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tray
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8536694040
5-103168-6引脚图与封装图

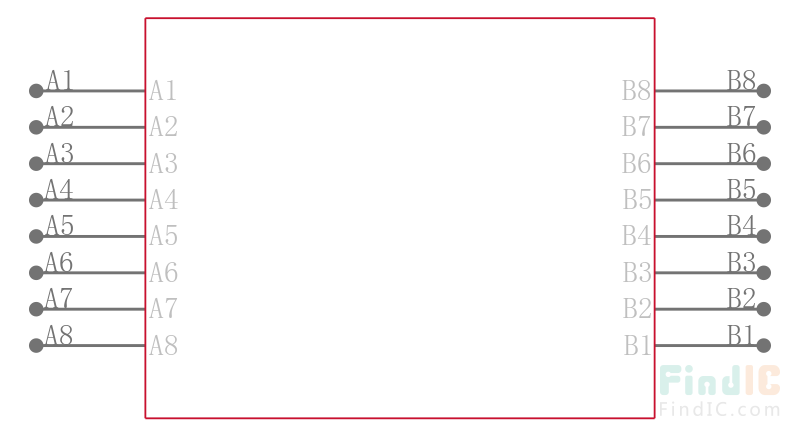

5-103168-6引脚图

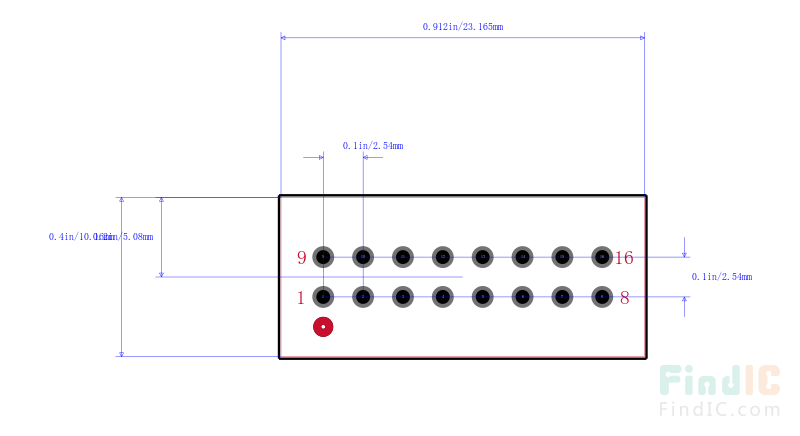

5-103168-6封装图

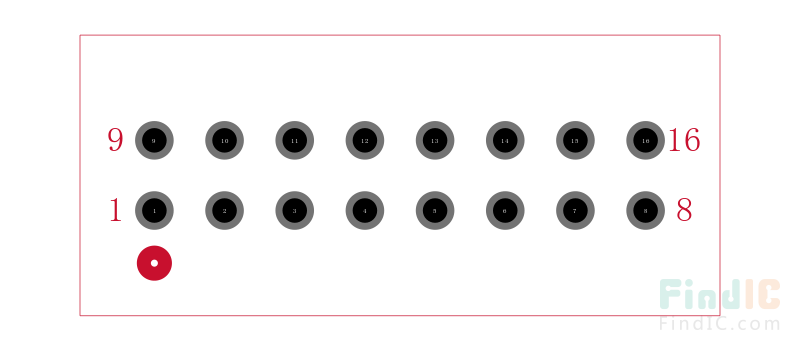

5-103168-6封装焊盘图
在线购买5-103168-6
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 5-103168-6 | TE Connectivity 泰科 | AMP FROM TE CONNECTIVITY 5-103168-6 线至板连接器, 垂直, AMPMODU Mod II系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排 | 搜索库存 |
替代型号5-103168-6
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 5-103168-6 品牌： TE Connectivity 泰科 封装： 16Contact 2.54mm Male | 当前型号 | AMP FROM TE CONNECTIVITY 5-103168-6 线至板连接器, 垂直, AMPMODU Mod II系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排 | 当前型号 |
| 型号： 103168-6 品牌： 泰科 封装： 16Contact 2.54mm Male | 功能相似 | TE Connectivity 2.54mm AMPMODU MOD II 标准型面双排有罩管座2.54mm AMPMODU MOD II 标准型面双排有罩管座，带端尺寸为 1.68mm 和 0.64mm 直向方柱。 这些 AMPMODU MOD II 双排 2.54mm 有罩管座采用垂直印刷电路板通孔安装，带制动窗口配接连接器锁和黑色 UL 94V-0 热塑性 GF 外壳。 这些 AMPMODU MOD II 有罩印刷电路板管座的触点提供不同的镀层选项：部件号 X-103168-X 为双面镀 0.00076mm 金，部件号 X-102618-X 为双满镀 0.00038mm 金。 有关合适的配接连接器，请参见库存号 680-3445 和 745-4952（典型）。### 2.54mm TE Connectivity AMPMODU Mod II 系列 | 5-103168-6和103168-6的区别 |
| 型号： 90130-1116 品牌： 莫仕 封装： 16Contact 2.54mm Male | 功能相似 | MOLEX 90130-1116 线至板连接器, 带护罩, C-Grid III 90130系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排 | 5-103168-6和90130-1116的区别 |
| 型号： 90130-1216 品牌： 莫仕 封装： 16Contact 2.54mm Male | 功能相似 | MOLEX 90130-1216 线至板连接器, 垂直, C-Grid III 90130系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排 | 5-103168-6和90130-1216的区别 |
