NCP502SQ15T1G
数据手册.pdf
ON Semiconductor
安森美
主动器件
NCP502SQ15T1G中文资料参数规格
技术参数
输出接口数 1
输出电压 1.5 V
输出电流 80 mA
跌落电压 1.5V @80mA
输入电压Max 12 V
工作温度Max 85 ℃
工作温度Min -40 ℃
精度 ±2 %
输入电压 ≤12 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
外形尺寸
长度 2.2 mm
宽度 1.35 mm
高度 1 mm
封装 SC-70-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
NCP502SQ15T1G引脚图与封装图

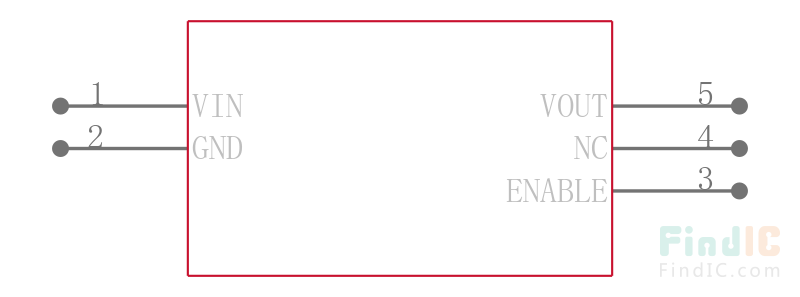

NCP502SQ15T1G引脚图

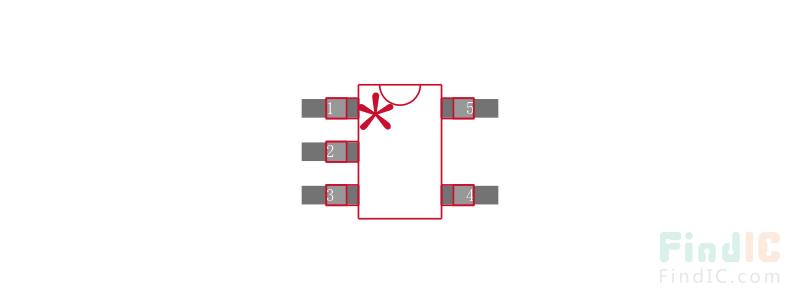

NCP502SQ15T1G封装图

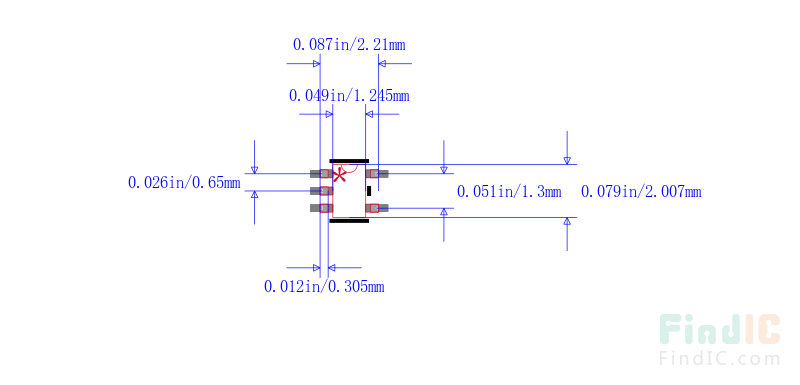

NCP502SQ15T1G封装焊盘图
在线购买NCP502SQ15T1G
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| NCP502SQ15T1G | ON Semiconductor 安森美 | 80毫安CMOS低IQ，低压降稳压器 80 mA CMOS Low Iq, Low−Dropout Voltage Regulator | 搜索库存 |
替代型号NCP502SQ15T1G
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： NCP502SQ15T1G 品牌： ON Semiconductor 安森美 封装： TSSOP | 当前型号 | 80毫安CMOS低IQ，低压降稳压器 80 mA CMOS Low Iq, Low−Dropout Voltage Regulator | 当前型号 |
| 型号： NCP502SQ15T2G 品牌： 安森美 封装： 6-TSSOP | 完全替代 | 80mA,CMOS低静态电流低压差稳压器 | NCP502SQ15T1G和NCP502SQ15T2G的区别 |
| 型号： NCP502SQ15T1 品牌： 安森美 封装： 6-TSSOP | 完全替代 | 80毫安CMOS低IQ，低压降稳压器 80 mA CMOS Low Iq, Low−Dropout Voltage Regulator | NCP502SQ15T1G和NCP502SQ15T1的区别 |
| 型号： NCP4681DSQ15T1G 品牌： 安森美 封装： SC-70 150mA 5Pin | 类似代替 | ON SEMICONDUCTOR NCP4681DSQ15T1G 固定电压稳压器, LDO, 1.4V至5.25V, 520mV压差, 1.5V输出, 150mA输出, SC-70-5 | NCP502SQ15T1G和NCP4681DSQ15T1G的区别 |
