LM317T

LM317T

数据手册.pdf
ST Microelectronics 意法半导体 主动器件

LM217/LM317 线性电压调节器，STMicroelectronics**STMicroelectronics**** LM217**、**LM317 **正向线性电压调节器非常强健，因为它们具有内部电流限制和热关机。 该可调电压稳压器采用 TO220、TO220FP 和 D2PAK 设备的各种封装。 通过使用电阻分压器，该系列提供 1.5 A 负载电流和 1.2 V 至 37 V 输出范围。 0.1% 线路和负载调节 安全工作区保护 浮动操作，适用于高电压 ### 线性电压调节器，STMicroelectronics

是一个正向可调电压稳压器, 设计提供超过1.5 A的负载电流, 输出电压可调范围1.2至37 V. 标称输出电压只需由电阻分压器选择, 使得此设备极易使用, 并省去了安装固定稳压器的麻烦.

.
0.1 %线路和负载调节
.
对于高压, 浮动操作
.
电流限制, 热关断和SOA控制

欧时:
### LM217/LM317 线性稳压器，STMicroelectronics**STMicroelectronics LM217**、**LM317 **正向线性稳压器非常强健，因为它们具有内部电流限制和热关机。 该可调电压稳压器采用 TO220、TO220FP 和 D2PAK 设备的各种封装。 通过使用电阻分压器，该系列提供 1.5 A 负载电流和 1.2 V 至 37 V 输出范围。 0.1% 线路和负载调节 安全工作区保护 浮动操作，适用于高电压 ### 线性电压稳压器，STMicroelectronics


得捷:
IC REG LINEAR POS ADJ 1.5A TO220


立创商城:
正 Vin=40V Vout=1.2V~37V 1.5A 80dB@120Hz


艾睿:
Standard Regulator Pos 1.2V to 37V 0.4A 3-Pin3+Tab TO-220 Rail


安富利:
Standard Regulator Pos 1.2V to 37V 0.4A 3-Pin3+Tab TO-220 Rail


富昌:
LM317 Series 1.5 A 1.2 to 37 V Adjustable Positive Voltage Regulator - TO-220


Chip1Stop:
Standard Regulator Pos 1.2V to 37V 0.4A 3-Pin3+Tab TO-220 Rail


TME:
Voltage regulator; linear, adjustable; 1.2÷37V; 1.5A; TO220; THT


Verical:
Standard Regulator Pos 1.2V to 37V 0.4A 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  LM317T  1.2V to 37V, 1.5A Adjustable Positive Voltage Regulator in TO-220-3 Package


儒卓力:
**VREG. ADJ 1,2-37V 1,5A 4% TO220 **


力源芯城:
可调整的3端正电压稳压器


LM317T中文资料参数规格
技术参数

电源电压DC 40.0V max

输出接口数 1

输入电压DC 40.0V max

输出电压 1.2V ~ 37V

输出电流 1.5 A

针脚数 3

输入电压Max 40 V

输入电压Min 4.2 V

输出电压Max 37 V

输出电压Min 1.2 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min 0 ℃

输入电压 40 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, 电源管理

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

LM317T引脚图与封装图
LM317T引脚图

LM317T引脚图

LM317T封装图

LM317T封装图

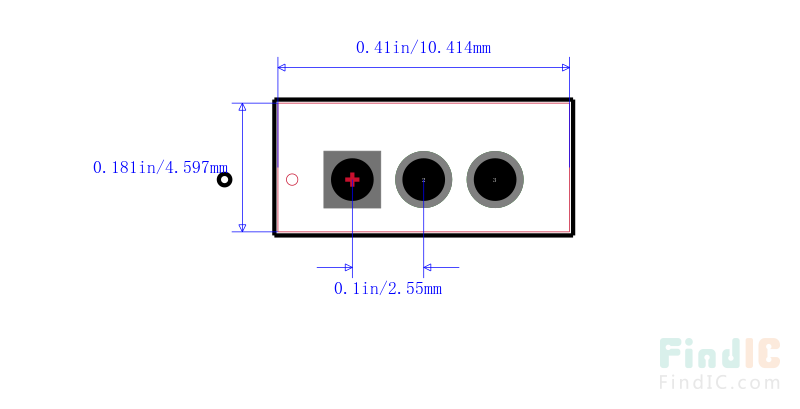

LM317T封装焊盘图

LM317T封装焊盘图

在线购买LM317T
型号 制造商 描述 购买
LM317T ST Microelectronics 意法半导体 LM217/LM317 线性电压调节器，STMicroelectronics **STMicroelectronics**** LM217**、**LM317 **正向线性电压调节器非常强健，因为它们具有内部电流限制和热关机。 该可调电压稳压器采用 TO220、TO220FP 和 D2PAK 设备的各种封装。 通过使用电阻分压器，该系列提供 1.5 A 负载电流和 1.2 V 至 37 V 输出范围。 0.1% 线路和负载调节 安全工作区保护 浮动操作，适用于高电压 ### 线性电压调节器，STMicroelectronics 搜索库存
替代型号LM317T
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： LM317T

品牌： ST Microelectronics 意法半导体

封装： TO-220 1.2V 1.5A 3Pin

当前型号

LM217/LM317 线性电压调节器，STMicroelectronics**STMicroelectronics**** LM217**、**LM317 **正向线性电压调节器非常强健，因为它们具有内部电流限制和热关机。 该可调电压稳压器采用 TO220、TO220FP 和 D2PAK 设备的各种封装。 通过使用电阻分压器，该系列提供 1.5 A 负载电流和 1.2 V 至 37 V 输出范围。 0.1% 线路和负载调节 安全工作区保护 浮动操作，适用于高电压 ### 线性电压调节器，STMicroelectronics

当前型号

型号： LM317TG

品牌： 安森美

封装： TO-220 1.2V 1.5A 3Pin

完全替代

LM317 线性稳压器，ON Semiconductor**ON Semiconductor LM317** 系列是可调线性稳压器。 3 端子正电压稳压器可提供 1.5A 及更高的输出电流，输出电压介于 1.2 至 37V 之间。 易于使用的 LM317 可调稳压器可用于各种应用，如卡式调节，并可用作可编程输出稳压器；通过在调整和输出之间连接一个固定电阻器，它可用作精密电流稳压器。 输出电压范围：1.25 V 至 37 V 输出电流：1.5 A 短路电流限制、热保护和安全区域补偿 浮动操作，用于高电压应用 ### 线性稳压器，On Semiconductor

LM317T和LM317TG的区别

型号： LM217T

品牌： 意法半导体

封装： TO-220 1.2V 1.5A 3Pin

完全替代

LM217/LM317 线性电压调节器，STMicroelectronics**STMicroelectronics**** LM217**、**LM317 **正向线性电压调节器非常强健，因为它们具有内部电流限制和热关机。 该可调电压稳压器采用 TO220、TO220FP 和 D2PAK 设备的各种封装。 通过使用电阻分压器，该系列提供 1.5 A 负载电流和 1.2 V 至 37 V 输出范围。 0.1% 线路和负载调节 安全工作区保护 浮动操作，适用于高电压 ### 线性电压调节器，STMicroelectronics

LM317T和LM217T的区别

型号： LM317P

品牌： 意法半导体

封装： TO-220FP 1.2V 1.5A 3Pin

完全替代

STMICROELECTRONICS  LM317P  芯片, 稳压器, 1.2V 到 37V, 1.5A, 3-TO-220

LM317T和LM317P的区别
