6-103635-9
数据手册.pdf
TE Connectivity
泰科
连接器
6-103635-9中文资料参数规格
技术参数
触点数 20
触点电镀 Tin
额定电流 3 A
排数 1
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 20
安装角度 90.0 °
额定电流Max 3A/触头
接触电阻Max 15 mΩ
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 53.3 mm
宽度 13.6 mm
高度 6.98 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Tube
制造应用 汽车，通用，医疗，电信
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
海关信息
ECCN代码 EAR99
HTS代码 8536694040
6-103635-9引脚图与封装图

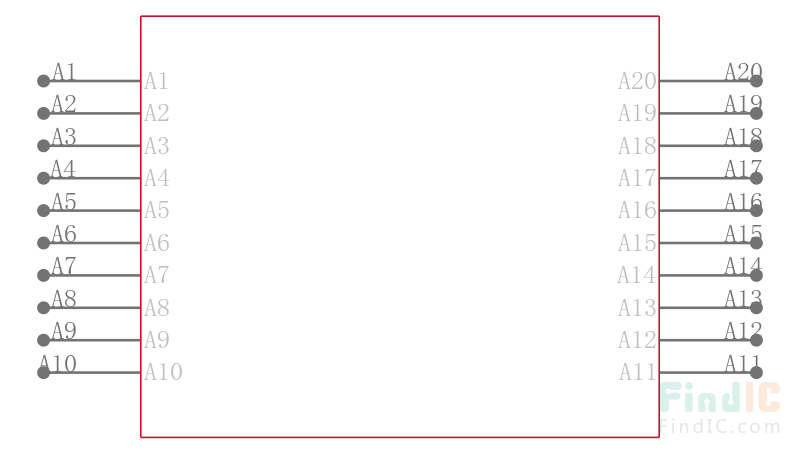

6-103635-9引脚图

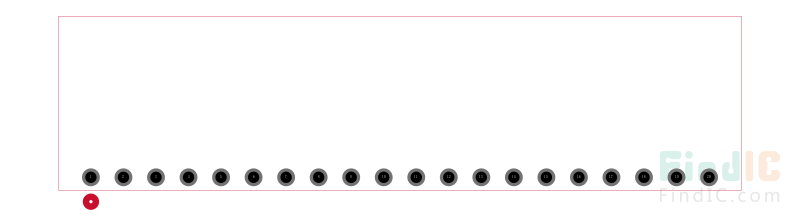

6-103635-9封装图
6-103635-9封装焊盘图
在线购买6-103635-9
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 6-103635-9 | TE Connectivity 泰科 | 连接器, 针座, 20路, 1ROWS, 2.54MM | 搜索库存 |
替代型号6-103635-9
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 6-103635-9 品牌： TE Connectivity 泰科 封装： 2.54mm | 当前型号 | 连接器, 针座, 20路, 1ROWS, 2.54MM | 当前型号 |
| 型号： 1-103635-9 品牌： 泰科 封装： | 功能相似 | 集管和线壳 20 MTE HDR SRRA LATC 720 | 6-103635-9和1-103635-9的区别 |
