53647-0674
数据手册.pdf
Molex
莫仕
连接器
53647-0674中文资料参数规格
技术参数
触点数 60
极性 Male
触点电镀 Gold
额定电压DC 100 V
额定电流 500 mA
排数 2
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 60
针脚数 60
额定电流Max 0.5A/触头
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压Max 100 V
封装参数
安装方式 Surface Mount
引脚间距 640 µm
外形尺寸
长度 25.92 mm
宽度 5.2 mm
高度 7 mm
引脚间距 640 µm
接插高度 14.0 mm, 8.00 mm
物理参数
外壳颜色 Brown
触点材质 Brass
工作温度 -55℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
53647-0674引脚图与封装图

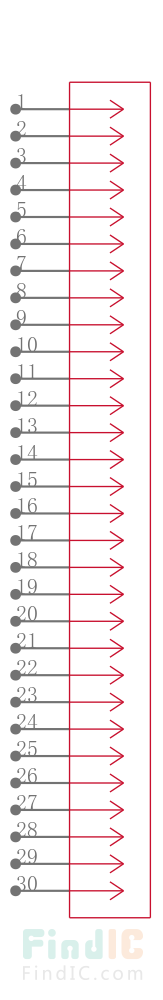

53647-0674引脚图

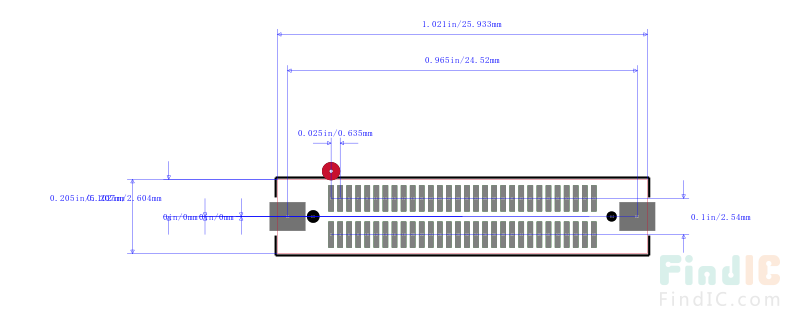

53647-0674封装图
在线购买53647-0674
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| 53647-0674 | Molex 莫仕 | 0.635毫米（ 0.025 “ ）间距SlimStack ™接头，表面贴装，双排， VerticalStacking ， 8.00和14.00毫米（ 0.315和0.551 ” ）堆叠高地，无铅， 60 Circuitswith压纹带封面与包装 0.635mm .025" Pitch SlimStack™ Header, Surface Mount, Dual Row, VerticalStacking, 8.00 and 14.00mm .315 and .551" Stacking Heights, Lead-free, 60 Circuitswith Embossed Tape with Cover Packaging | 搜索库存 |
替代型号53647-0674
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： 53647-0674 品牌： Molex 莫仕 封装： 640 µm Male | 当前型号 | 0.635毫米（ 0.025 “ ）间距SlimStack ™接头，表面贴装，双排， VerticalStacking ， 8.00和14.00毫米（ 0.315和0.551 ” ）堆叠高地，无铅， 60 Circuitswith压纹带封面与包装 0.635mm .025" Pitch SlimStack™ Header, Surface Mount, Dual Row, VerticalStacking, 8.00 and 14.00mm .315 and .551" Stacking Heights, Lead-free, 60 Circuitswith Embossed Tape with Cover Packaging | 当前型号 |
| 型号： 53551-0609 品牌： 莫仕 封装： | 完全替代 | 0.635mm PITCH B/B PLUG ASSY | 53647-0674和53551-0609的区别 |
| 型号： 53647-0604 品牌： 莫仕 封装： | 完全替代 | 0.635mm Pitch SlimStack™ Header, Surface Mount, Dual Row, Vertical Stacking, 8.00 and 14mm Stacking Heights, 60 Ci... | 53647-0674和53647-0604的区别 |
